維修網絡分析儀N5230A開機報錯unlevel故障

發布時間：2020-07-02                2216

　　維修網絡分析儀N5230A開機報錯unlevel故障

　　網絡分析儀是一種功能強大的測試測量的儀器儀表，只要按照流程正確使用和操作，可以達到極高的精度，它通過使用自身的信號源來進行比對和測量其他電子設備、電子元器件、電子零件、網絡接頭、電纜線等電氣特性和性能參數是否符合標準和要求，能精確地測量入射波、反射波、傳輸波中的幅度和相位信息，通過比值測量法定量描述被測器件的反射和傳輸特性。如果正確使用一般這種儀器很少出故障的。近期北京一家研究所送修一臺40G的N5230A網絡分析儀。下面簡單分享這臺安捷倫網絡分析儀維修的過程。

　　一、儀器型號

　　是德N5230A網絡分析儀

　　二、檢測過程

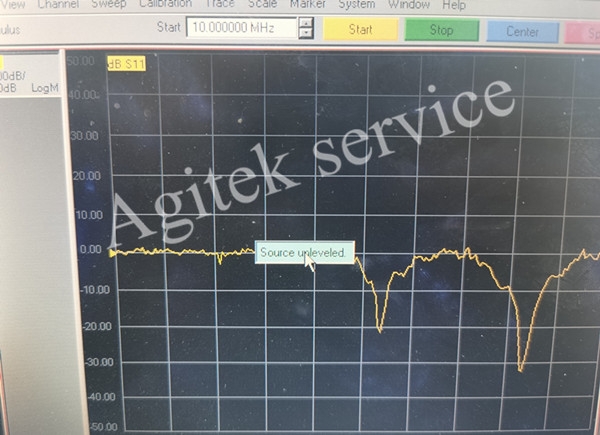

　　儀器通電開機正常，接下來進行自檢操作，發現儀器23G以上報錯，SOURCE unlevel。

　　三、檢修過程

　　網絡分析儀出現開機報錯，unleve故障屬于常見常修的故障，發現故障就知道問題在哪里。

　　檢測：經檢測，儀器源模塊損壞。

　　這臺安捷倫網絡分析儀維修：更換源模塊損壞組件，整機調整檢測儀器

　　四、修復檢測

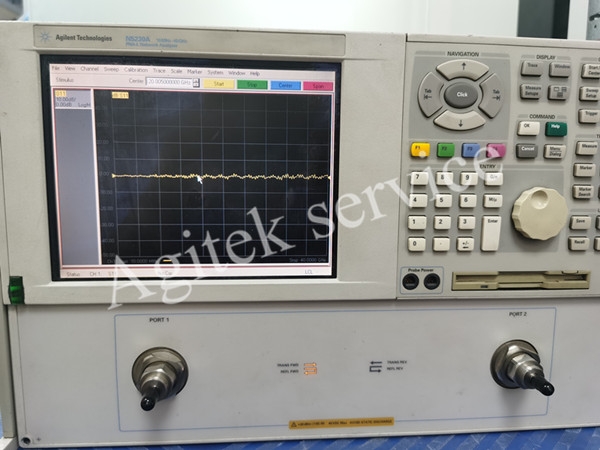

　　開機進行自檢通過，報錯消失，測試儀器正常。

　　五、網絡分析儀使用注意事項

　　1、測試產品時，不能直接加電測試。

　　2、測試功放前，必須在頻譜儀上檢測過沒有自激，才能用網絡儀測其它指標。

　　3、防止有大的直流電加入，網絡儀最大能承受10V的直流電。

　　4、防止過信號的輸入。

　　5、網絡分析儀的最大允許輸入信號為20dBm。

　　6、輸入信號大于10dBm時，應加相應的衰減器。

　　7、儀器使用前確保已接地。

　　以上維修網絡分析儀N5230A開機報錯unlevel故障案例由西安安泰儀器維修中心網整理發布，更多有關儀器維修知識歡迎訪問(www.kongya99.com)
