　　是德信號源N5173B維修案例

　　安泰儀器維修中心接修一臺40 GHz的信號源N5173B，客戶報修故障是開機自檢多個報錯。接下來安泰儀器維修中心分享這臺安捷倫信號源維修過程：

　　一、儀器型號

　　是德N5173B信號源

　　二、檢測過程

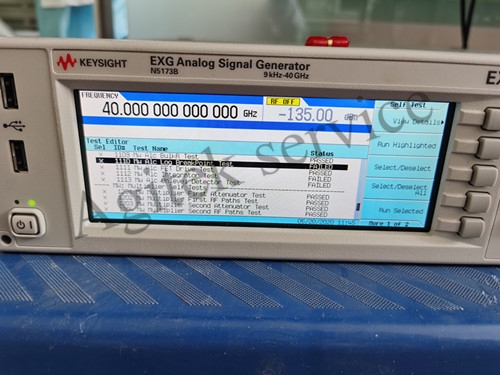

　　對儀器通電開機進行自檢，出現1107 1110 507等多處報錯現象，繼續檢測發現輸出幅度異常，輸出幅度比顯示值大13DB左右，5MHz以上有故障，5MHz以下正常。

　　三、檢修過程

　　檢測：經檢測，儀器射頻板，ALC控制板損壞，造成輸出異常

　　維修：更換射頻板損壞組件，更換ALC控制板損壞組件，整機調整檢測儀器。

　　四、修復檢測

　　開機進行自檢通過，報錯消失，測試輸出幅度正常，這臺安捷倫信號源維修工作完成。

　　五、使用規則

　　1、對儀器的各項指標要清楚了解，使用時候要做到心中有數，規范操作，避免各種超過額定限制的輸入輸出操作。

　　2、注意輸出阻抗的匹配，避免過載。

　　3、注意信號反灌：輸出端不能輸入信號。高頻信號輸出時，禁止輸出端開路。

　　4、做好靜電防護，防止靜電損壞。
