泰克示波器TDS3032B維修拆機詳解

發布時間：2021-06-08                7109

　   泰克TDS3032B示波器維修拆機詳解

　　近期西安安泰示波器維修中心接修一臺泰克TDS3032B示波器，客戶描述儀器摔了一次然后就無法正常開機。西安安泰示波器維修中心收到儀器后檢查外觀，無明顯磕碰，不缺件。通電測試后，這臺泰克TDS3032B示波器可以正常通電，但出現以下狀況無法正常進去測試界面：

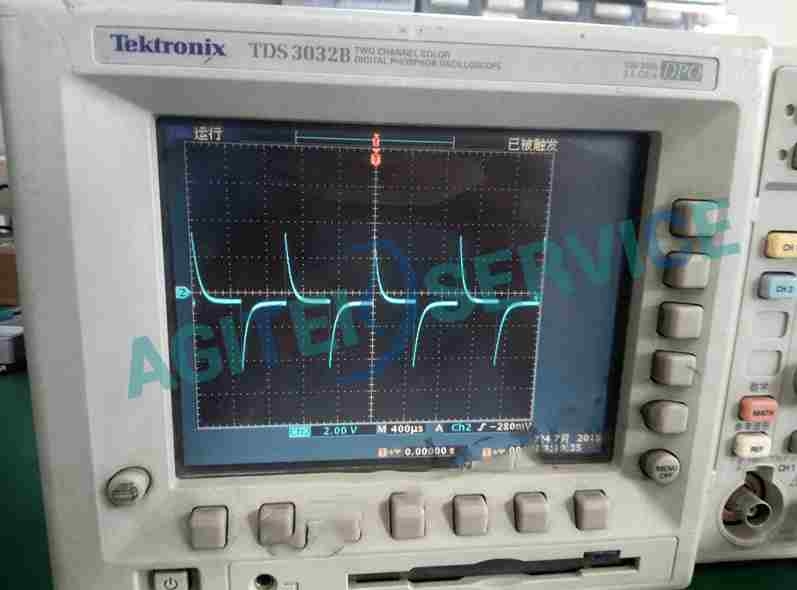

　　首先開機后發現發現CH2方波測量有微分效應，說明通路有斷線：

泰克示波器TDS3032B維修拆機詳解

　　自檢采集報錯無法通過

　　其次是SPC失敗無法通過

　　CH1通道基線偏差大，CH2測試信號異常

　　這臺泰克TDS3032B示波器開機出現以上這些故障，初步判斷CH1陶瓷板壞，CH2有斷線。下一步著手拆機檢查拆開儀器后蓋檢查這些部位有無故障：

　　下面請跟著西安安泰示波器維修中心小編看看怎么拆開儀器后蓋，分享一下順序：

　　1、先轉動提手，讓提手豎起來;

　　2、然后拆開提手的蓋子，里面有個鐵的銷釘，用尖嘴鉗拔出來，兩邊都拔掉;

　　3、將提手向后轉，大概轉到電池的位置(確認提手里面的芯子會跟著一起轉);

　　4、轉到位后將提手兩邊里面的芯子抽出來，提手即可拿下(可以通過掰開提手的方式，讓芯子出來);

　　5、拆開背面的一顆螺絲即能拆下后蓋。

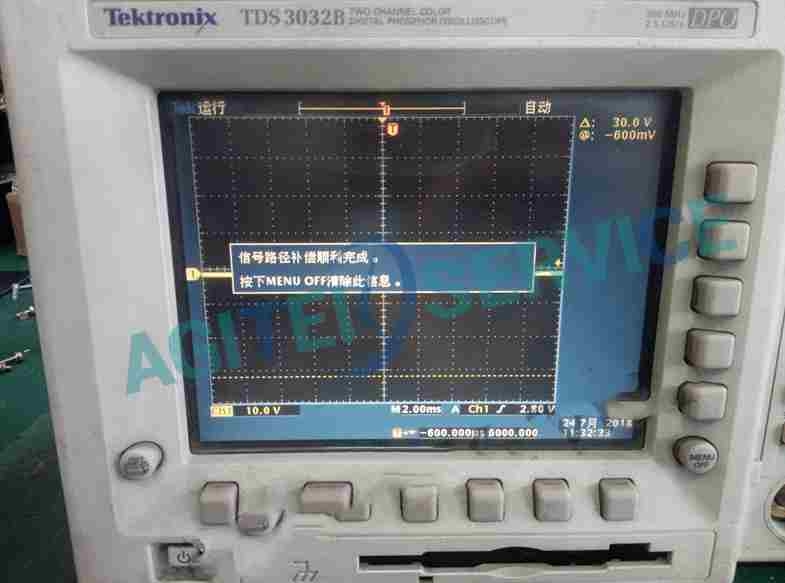

　　因為懷疑是CH1陶瓷板壞，CH2有斷線，隨后西安安泰示波器維修中心工程師更換CH1陶瓷板然后檢查CH2接線問題，解決了這些問題開機檢測顯示SPC通過，全部pass，通道1顯示正常;

　　至此，這臺泰克TDS3032B示波器維修工作已完畢。儀器恢復正常工作。關于泰克示波器DPO3012花屏維修案例詳情，或者如果您也有同型號儀器出現故障歡迎留言，或者來電咨詢：400-8765512;儀器維修就找安泰維修中心。

　　示波器維修故障：

　　1、電源故障：不能開機;

　　2、通道故障：輸入阻抗異常;無基線;無信號;帶寬不足;

　　3、顯示故障：花屏;黑屏;

　　4、按鍵故障：按鍵無反應;調節旋鈕無響應;

　　5、接口故障：不認存儲介質;不能與控制系統聯機;

　　6、其他使用問題等。

　　可維修型號：

　　TDS3000系列示波器維修：TDS3012/B/C、 TDS3014/B/C、 TDS3032/B/C 、TDS3034/B/C 、TDS3052/B/C 、TDS3054/B/C等泰克系列已過質保期示波器維修。
