示波器探頭如何連接設備？安泰維修

發布時間：2022-02-09                2734

　　據安泰維修小編經驗，通常情況下，探頭有一條地線和一條信號線，地線就是和示波器輸入端子外殼通的那一條，一般是夾子狀的，信號線一般帶有一個探頭鉤，連接需要把示波器地線接到設備的地，把信號線端子接到信號端，注意如果要測量的信號和市電沒有隔離，則不能直接測量。

　　由于示波器和探頭種類很多，安泰維修小編今天以混合信號示波器 (MSO) 的為例，為大家簡單介紹下示波器探頭的連接。

　　那么如何將數字探頭連接到被測設備?

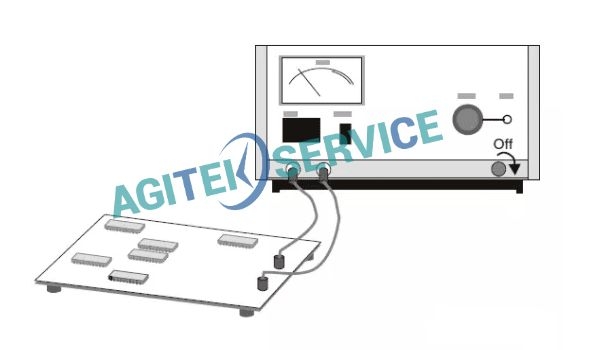

　　1.如果需要，可關閉被測設備的電源

　　關閉被測設備的電源只能防止連接探頭時兩條電源線意外短路可能造成的損壞。由于探頭上無電壓顯示，因此可對示波器保持供電。

　　安泰維修小編提醒大家注意：小心數字通道的探頭電纜 - 只能使用混合信號示波器附帶的 Keysight 邏輯探頭和附件套件！

　　2.將探頭電纜連接到連接器上

　　將數字探頭電纜連接到混合信號示波器上的 DIGITAL Dn - D0 連接器。數字探頭電纜已裝了固定接頭，因此只能以一種方式進行連接。您無需關閉示波器的電源。

　　MSO電纜的工作溫度范圍為0°C至55°C，其非工作(存儲)溫度范圍為-40°C至70°C。

　　3.探頭夾子將接地導線連接通道

　　使用探頭夾子將接地導線連接到每組通道，使用接地導線可提高傳至示波器的信號的保真度，確保準確的測量。

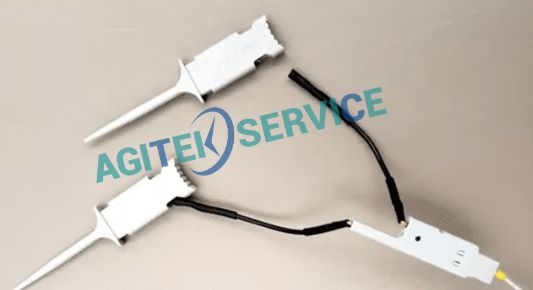

　　4.夾子連接導線

　　將夾子連接到其中一根探頭導線。

　　5.將夾子連接到要測試的電路中的節點

　　6.針對高速信號連接

　　對于高速信號，將接地導線連接到探頭導線，夾子連接到接地導線，將夾子連接到被測設備中并使其接地。

　　7.重復上述步驟，直到連接所有相關的點

　　關于示波器探頭連接的誤解：只需建立穩定的連接即可開始測量。

　　當人們看到示波器探頭所含的眾多連接附件時，可能會產生這一誤解，認為只要簡單地將它們與探頭相連就可以達成測量目標。而安泰維修小編想說，這些附件旨在為用戶提供方便，使他們能夠簡單、快速地進行定性測量，檢查電源是否通電或者時鐘是否切換。

　　定量測量包括上升時間、周期、過沖等等，在進行定量測量時，最好要去掉附件，采用盡可能短的連接。較長的附件會在探頭的信號路徑添加電感，大大降低它的帶寬，同時增加被測電路的探頭負載。

      以上就是安泰維修小編為大家介紹的關于示波器探頭如何連接設備的詳情，大家都get到了嗎？如果您還需要了解更多有關示波器的安全操作干貨，可以持續關注安泰儀器維修網！
