二手矢量網絡分析儀該怎么選型？核心技術指標解讀

發布時間：2022-10-25                1039

　　矢量網絡分析儀是用途極廣的一類儀器，它們可以表征 S 參數、匹配復數阻抗、以及進行時域測量等，也是電子工程師們常用的儀器之一，今天安泰測試就為大家解讀一下二手矢量網絡分析儀的關鍵技術指標，并為大家介紹幾個熱門的品牌，是安泰測試在幫助客戶選型時客戶比較認可的牌子，希望給正在選型的工程師一個參考。

　　1、最大頻率

　　VNA 的最大頻率是指其能夠測量的最高頻率。網絡分析儀的接收端帶有模數轉換器（ADC），它可將輸入信號轉換為數字格式。然后，即可對這些信號進行分析和顯示。但是 ADC 不具備在射頻范圍轉換信號的能力，因此入射信號必須下變頻到它的工作頻率。這個工作頻率稱為中頻（IF）。

二手矢量網絡分析儀該怎么選型的核心技術指標解讀

　　2、動態范圍

　　動態范圍是指能夠測量元器件響應的功率范圍。

　　此圖顯示了定義動態范圍的兩種不同方式。系統動態范圍是指用于儀器技術指標的值。

　　系統動態范圍是指在不采用升壓放大器、不考慮被測器件增益時的儀器功能。儀器的最大源功率是指它的最大功率電平，即 Pref。

　　接收機動態范圍是指采用功率放大時的儀器動態范圍。與將源功率作為最大功率電平不同，這個技術指標以儀器的接收端能夠測量的最大功率 Pmax 為基礎。

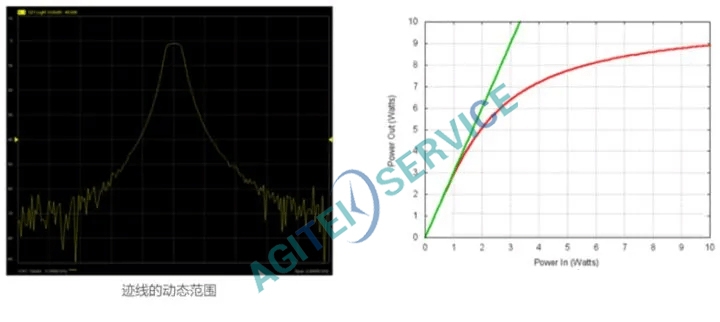

　　上方左側圖中顯示了帶通濾波器 S21 測量的一條跡線，它顯示了儀器的動態范圍。跡線的上限比較平坦，下限包含一些噪聲。讓我們來看一下哪些因素決定了這些邊界的形狀。

　　動態范圍的最大功率電平是由源功率電平的上限和接收機的壓縮點決定的。

　　組成接收機的混頻器和放大器在達到飽和之前、或達到最大輸出之前，只能處理這么多的功率。當一個器件處于飽和區域時，其輸入和輸出之間不再存在線性關系。

　　放大器的飽和可在下方右側圖中看到。在輸入功率高于 1W 時，實際輸出（紅色）會偏離理想輸出（綠色）。這種現象稱為壓縮。接收機無法捕獲高于其壓縮點的任何器件輸出的信號。輸入功率的這種限制就構成了動態范圍的上限。

　　3、輸出功率

　　輸出功率反映的是 VNA 的信號發生器和測試儀可將多少功率發射入被測器件。它用 dBm 表示，參考值為 50? 阻抗，以便匹配大多數射頻傳輸線的特征阻抗。

　　高輸出功率對于提升測量的信噪比或確定被測器件的壓縮限制非常有用。

　　很多有源器件，例如放大器，都需要進行極富挑戰性的超出網絡分析儀功率極限的線性和非線性高功率測量。

　　4、跡線噪聲

　　跡線噪聲是指您所看到的由于系統中的隨機噪聲而造成的在被測器件的響應上形成的疊加噪聲。它能讓信號看上去不那么平滑，甚至有些抖動。跡線噪聲可以通過提高測試功率、降低接收機的帶寬或取平均值而消除。

　　二手矢量網絡分析儀熱門品牌（排名不分先后）：

　　是德科技（Keysight）

　　泰克（Tektronix）

　　羅德與施瓦茨（R&S）

　　安立（Anritsu）

　　中電儀器（Ceyear）

　　創遠儀器（TRANSCOM）
