山東某大學混頻器標量測試應用實例-N9912A

發布時間：2022-06-29                677

        近期山東某大學教學要求需要測試混頻器的增益，輸出功率。由于測試環境以及技術的要求，學校自己完成此次測試有一定的困難，因此通過網上找到了安泰儀器服務中心，在和工程師溝通之后安泰服務為其配置了相應的測試設備，以及給予相應的技術服務指導以及測試方案。

變頻器件是每一個射頻或微波收發信號信機鏈路中的基本元件之一，這些器件共同的特點是利用器件的非線性特性，使器件的輸入/輸出信號信號發生頻率的變化。例如混頻器、放大器等。其參數會對整個系統產生影響。為了讓系統保持在良好的工作狀態，混頻器測試顯得尤為重要。

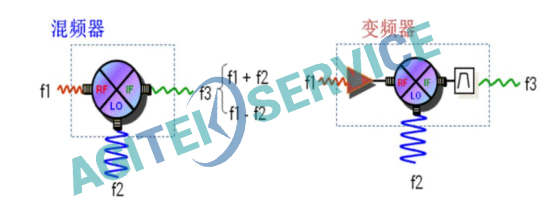

一、混頻器特點

變頻器件是每一個射頻或微波收發信號信機鏈路中的基本元件之一，這些器件共同的特點是利用器件的非線性特性，使器件的輸入/輸出信號信號發生頻率的變化。常見的變頻器件包括混頻器（Mixer），處于非線性區的放大器，I/Q調制解調器，包含濾波器和放大器的射頻前端電路等。

混頻器主要測試參數

變頻器會呈現出相應的線性和非線性特性，因此對它的測試提出了獨特的 測試任務，這些測試參數包括：

傳輸測量包括變頻損耗或增益、群延時、線性相位偏差和端口之間隔離； 反射測量包括回波損耗和駐波比；

—些表征由變頻過程所增加的失真測量包括互調失真、變頻壓縮和不需要的混頻分量；

二、矢量網絡分析儀測量混頻器的方法

對于變頻損耗的測試,在矢量網絡分析儀中以采用標量混頻器測試或矢量混頻器測試法進行測量。

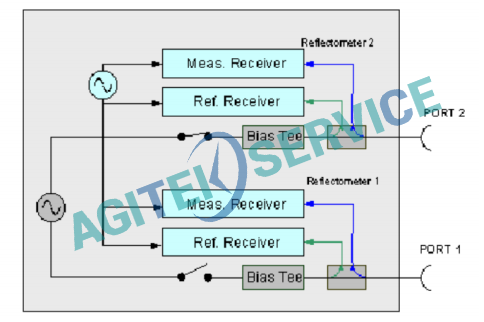

對于矢量網絡分析儀,其內部的所有接收機都共用同一本振源(如下圖所示)。這就意味著在測量S參數時,在同一時刻,矢量絡分析儀中的各個測量接收機只能測量同一頻率的信號。而對于變頻器件來說,由于其輸入輸出頻率并不相同,因此測量其傳輸特性(如變頻損耗等參數)就需要應用特殊的測量技術。

測試案例

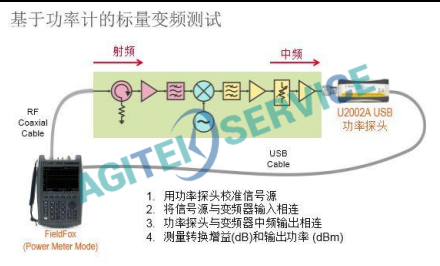

相應的測試配置方案如下：

1、綜合測試儀表Fieldfox一臺(N9912A );

2、射頻信號源一臺;

3、U2000功率計一支;

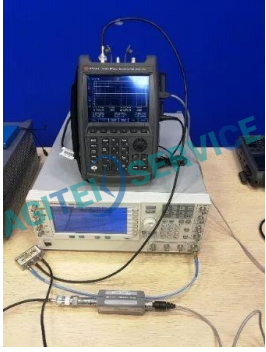

以下是被測物和測試照片：

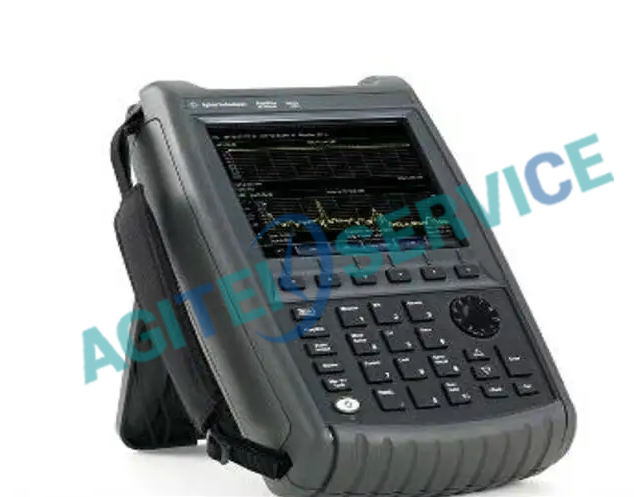

FieldFox

手持式射頻和微波分析儀：

可用作電纜和天線分析儀(CAT)、VNA、頻譜分析儀或一體化綜合分析儀

USB功率測量、內置功率計和矢量電壓表通過iOS設備進行遠程控制；

Field Fox 能夠測量功率測量結果隨頻率的變化。功率使用 USB 功率傳感器測量。Field Fox 的信號源頻率可以與功率傳感器（接收機） 頻率分開單獨設置。掃頻包括對信號源和接收機頻率的掃描，掃描結果分別用兩條軌跡顯示。頻倌  可以是負值、零或正值。

       Field Fox 可表征混頻器和轉換器等器件的標量傳輸響應在測量頻率轉換器件的變頻損耗 j增益時，必 然要利用此顏偏功能 ， 因為根據定義， 被測器件的輸入顏率和輸出頻率是不同的。Field Fox 信號源仿真被測器件， 并使用功率傳感器作為測量接收機。

信號源功率＼ 增益j損耗以及接收機或輸出功率均可在Field Fox 上顯示。

以上就是本次測試方案的內容，希望可以幫到更多有需求的人。本次測試方案主要用到的是手持頻譜分析儀N9912A，由于學校儀器有限在客戶選擇在安泰儀器租賃中心租賃了一臺N9912A。
