EMI是什么？大家了解嗎？

EMI，Electromagnetic Interference，既電磁干擾，指設備在工作時對外部環境的干擾現象。所有的電子設備都對EMI有限制，要求滿足規范，即不能影響其他設備的工作。

EMI測試是EMC測試的重要環節，也是任何電子產品上市之前所必要的步驟，其設計貫穿整個產品的設計流程，要求在設計之初便需要對其進行考慮。但是傳統的EMI測試往往需要專業的頻譜儀或者信號分析儀，并且受制與分析帶寬，往往不能很快速的捕獲異常頻段。泰克MSO4-5-6基于數字下變頻技術的頻譜視圖，使其擁有超高的捕獲帶寬，以及超快的解析速率，能夠使得工程師能夠更快速的定位問題所在，加速測試流程。

近期西安某企業研發團隊在產品認證中需要對產品做相關電磁干擾傳導發射的故障排查，但是由于團隊中人員對于測試不太熟悉，因此測試過程中出現了許多問題，最后在朋友的介紹下找到安泰儀器服務中心， 經過安泰中心李工和客戶的具體溝通后了解清楚客戶的需求，幫助客戶提供了一套完整的測試方案，  測試中需要用到的是泰克MSO56示波器，但是由于客戶自己庫存中并無此型號示波器，便在安泰儀器中心租賃了MSO56型號示波器， MSO56--該示波器的每條模擬通道都可以顯示時域波形、頻譜或兩者。時間和頻率圖同步，可以幫客戶快速確定哪些信號被干擾，哪些信號是干擾源，故障排除提示信息，加快調試工作。節省時間和金錢成本。具體的方案如下：

1.測試方案名稱：電磁干擾 (EMI) 傳導發射故障排除方案

2.儀器：MSO56型示波器

3.測試過程：這里是使用泰克RSA306B型號USB頻譜儀與僅場探頭對一電源進行EMI測試由于傳統的頻譜儀其捕獲帶寬有限，一般為10MHz，20MHz，或者40MHz，部分高性能頻譜儀，可以做到更高，但是其高捕獲帶寬一般為選件，且有較高的成本。EMI測試的頻率范圍有一定的要求，但是也較為寬闊，一般的頻譜儀測試則會進入Scan或者Step的模式，整個測試需要很長的掃描周期，有時會高達數小時。這對于設計階段是不可接受的。而示波器的FFT功能，則受限于采樣率和存儲深度。若要觀測到很高的頻率，要求很高采樣率的同時又要求有足夠的樣點供以計算，難以實現。泰克MSO4-5-6系列采用了基于硬件的DDC技術，且時域與頻域并行處理架構，大大的提高了測試速度。

其操作菜單接近于頻譜儀設置，可獨立于時域設置CF以及Span等參數，相較于FFT操作更加便利。MSO4/5最高Span可至500MHz，MSO6BSeries最高Span高達2GHz，示波器可以作為一臺DC起的中檔頻譜儀使用。

       4.EMI測試實操圖：

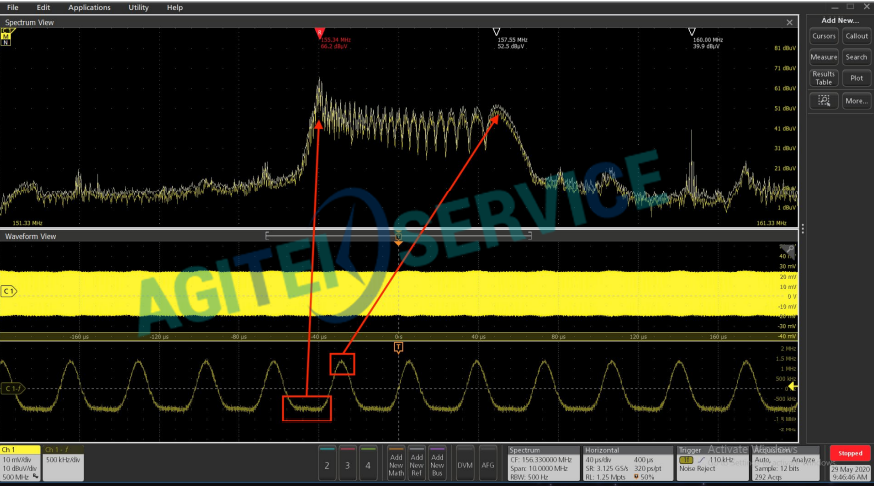

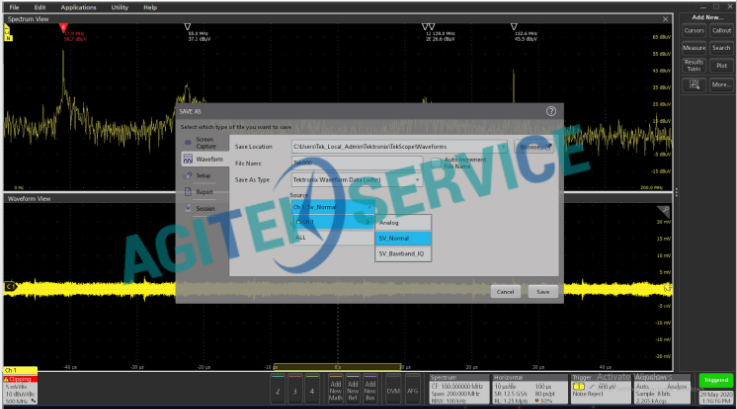

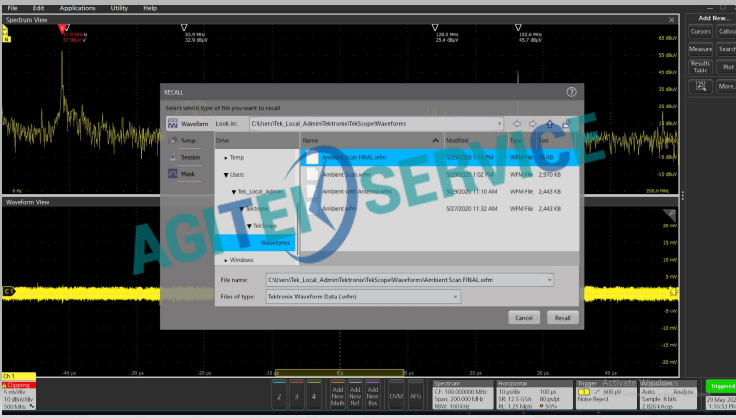

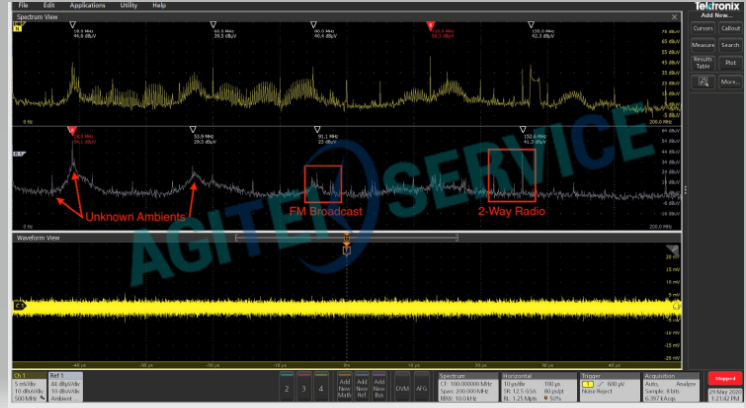

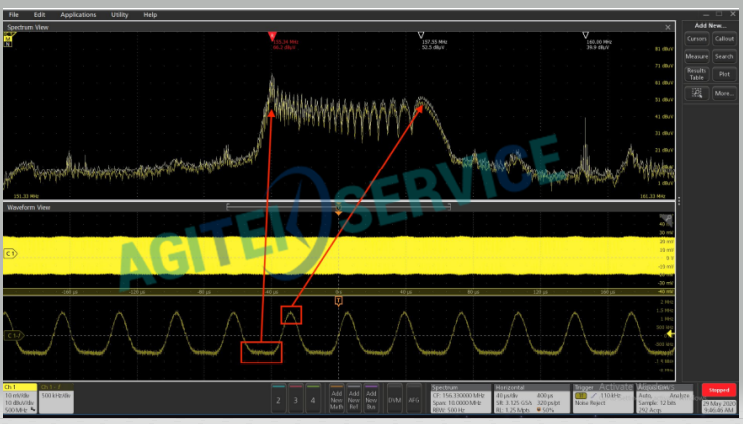

技術人員去現場幫教客戶如何考慮環境噪聲以及將測量數據轉化為可操作的信息，以下為部分測試圖片：

       經過一定時間后，幫助客戶完美的完成了此次方案，客戶非常的感謝安泰儀器服務中心。

如果您投入時間和資金進行最終產品認證測試前，需要確信自己的設備已準備好進行測試機構的測試，來找安泰儀器服務中心吧，我們會幫您找出原因并采取補救措施，而不會產生代價高昂的延誤。

安泰儀器服務中心，經過公司嚴格與完善的檢查和管理的租賃儀器，保證性能，確保在通過合理的預算租賃到高品質與性能的測試儀器。幫助廣大客戶節約儀器采購成本，秉承“用最專業的經驗，將最完善的設備，以最靈活的方案滿足客戶的測試需求” 。
