是德科技E4445A頻譜分析儀案例

發布時間：2019-12-23 西安安泰儀器維修中心

2249

近期廣東某企業送修一臺是德科技E4445A頻譜分析儀，客戶報修儀器自校失敗，下面跟著安泰維修中心的工程師一起來看看頻譜分析儀是如何維修的。

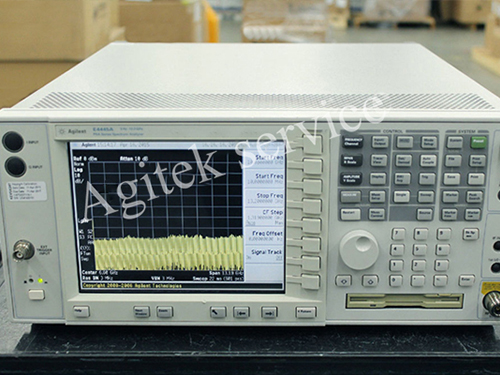

一、型號：是德科技E4445A頻譜分析儀

二、故障：自校失敗Unlock

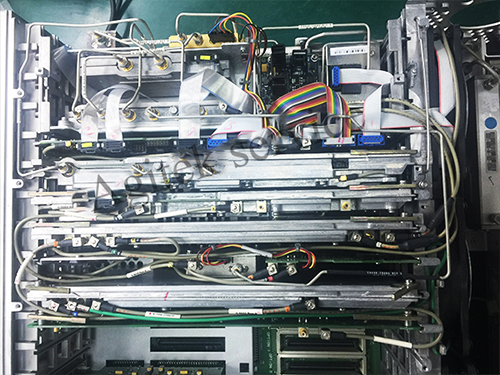

三、測試與判斷：經檢測，儀器參考板損壞造成報錯，YTF損壞造成測量電平超差。故障出現4th LO Unlock，無法做自校準，模擬板燒壞。

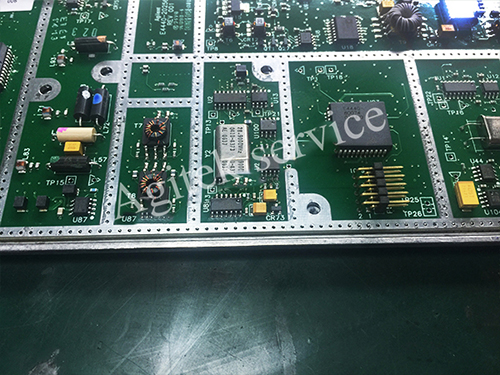

四、維修與處理：更換參考板損壞組件，更換模擬板、維修第二本振板，修復YTF整機，調整檢測儀器。

五、維修結果：儀器修復完成，自校正常。

下面西安安泰儀器維修中心分享頻譜分析儀安全操作規程：
1、非相關人員不得隨意使用。
2、開機后應預熱三十分鐘，當測試環境溫度改變3-5度時，應該重新進行校準；
3、加電之前確保電源接法正確，保證地線可靠接地；
4、測試信號時一般需要在頻譜儀上接一個轉換頭，注意將轉換頭的螺紋和頻譜儀的螺紋對齊再用力擰，否則容易將螺紋損壞（安裝和拆卸時需要注意）
5、測量大于30dBm的大功率信號時，最好先加上衰減器在進行測試，以免功率過大將頻譜儀燒壞；
6、頻譜儀左邊是顯示屏，右邊是操作按鍵。左下角是開關。右邊的操作分為5個部分：FUNCION、MARKE、SYSTEM、CONTROL、DATAENTEY。當選擇某個按鍵時，在顯示屏的右側會出現相應的菜單選項，通過按旁邊的鍵可以選擇對應的操作。
7、注意靜電防護,尤其是裸露在外的各個接口的靜電防護；
8、頻譜儀輸入端口有一個允許輸入的最大安全功率，因此最大輸入信號不能超過頻譜儀所允許的最大輸入電平；
9、如發現儀器異常，交給專業人士查看。
