吉時利2400數字源表維修案例

發布時間：2024-04-17                244

近期西安某研究所送修一臺吉時利2400數字源表，報修的故障是電壓源、200V檔位輸出異常。對儀器進行初步檢測，確定故障與客戶報修一致，下面來看看維修過程吧!

維修案例：吉時利2400數字源表電壓源、200V檔位輸出異常維修。

一、型號：2400

二、故障：電壓源、200V檔位輸出異常。

三、分析、測試與判斷：

電壓源輸出異常，在20V量程實際輸出正常，回讀也正常。但在200V量程實際輸出只有設定值的10%，而回讀值又是正常的。

這是模擬板電壓源采樣單元電路故障， 更換相關壞件并校準后測試正常。

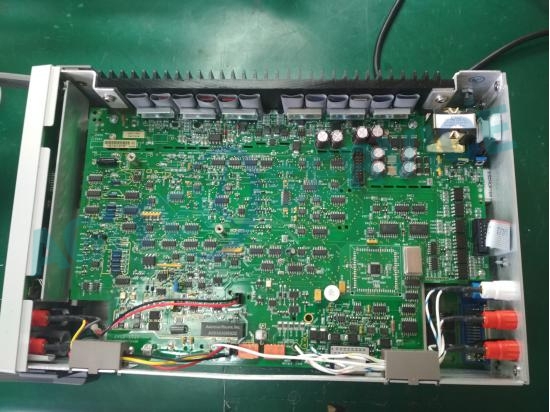

內部照片：

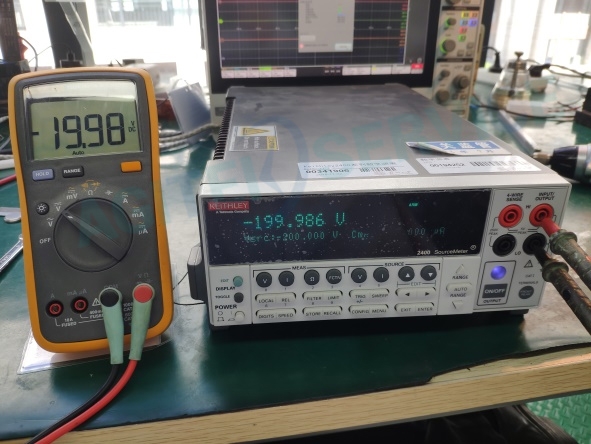

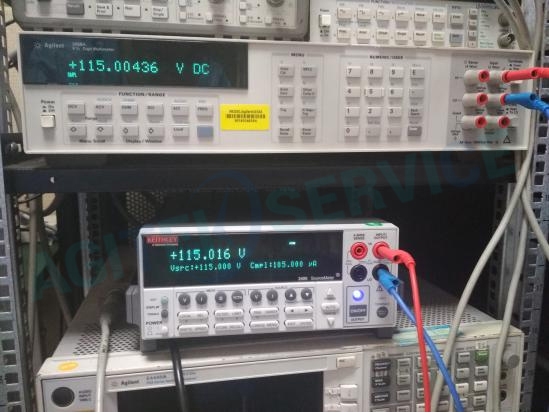

四、維修結果：修復。
