羅德與施瓦茨射頻信號源SMB100A自檢失敗維修

近日山東某企業送修羅德與施瓦茨射頻信號源SMB100A，客戶反饋自檢失敗，對儀器進行初步檢測，確定與客戶描述故障基本一致。本期將為大家分享本維修案例。

下面就是羅德與施瓦茨-SMB100A維修情況

羅德與施瓦茨射頻信號源SMB100A自檢失敗維修

一、射頻信號源維修型號：羅德與施瓦茨SMB100A。

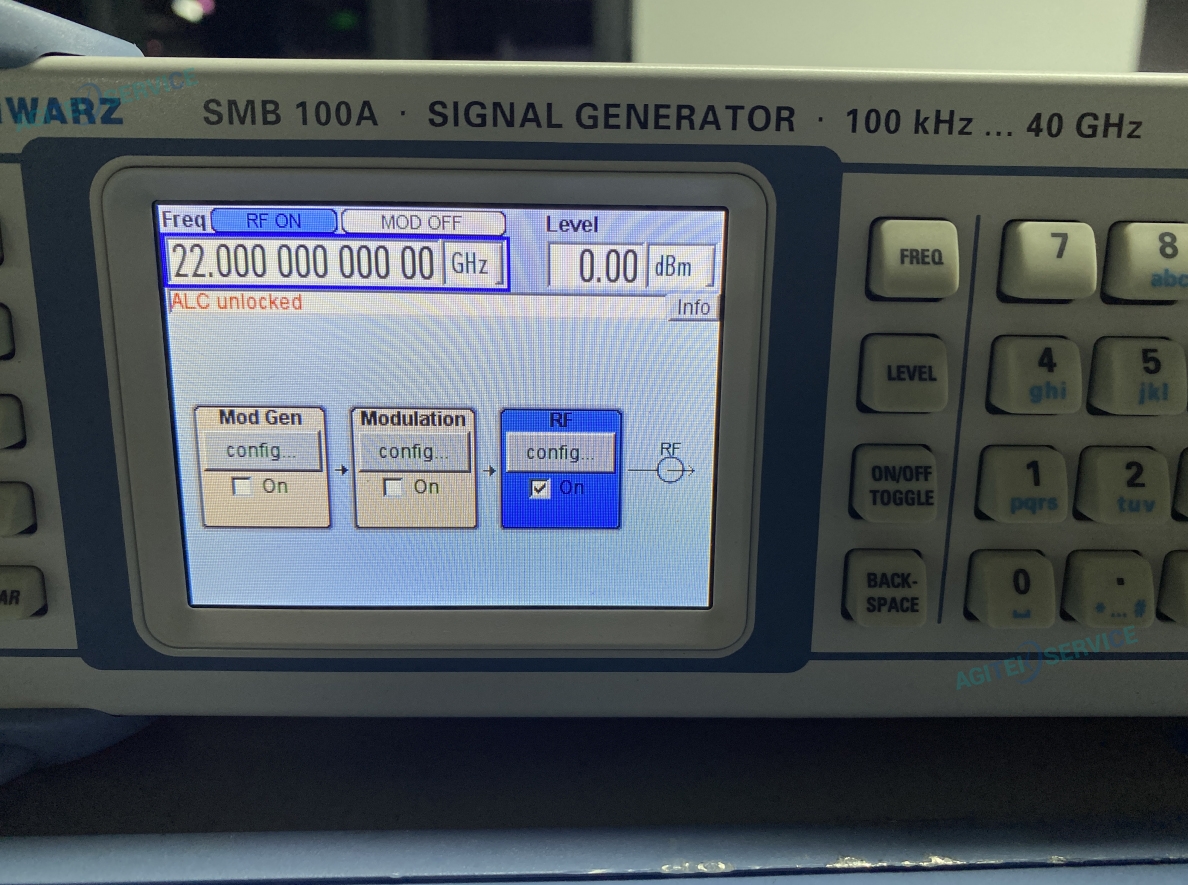

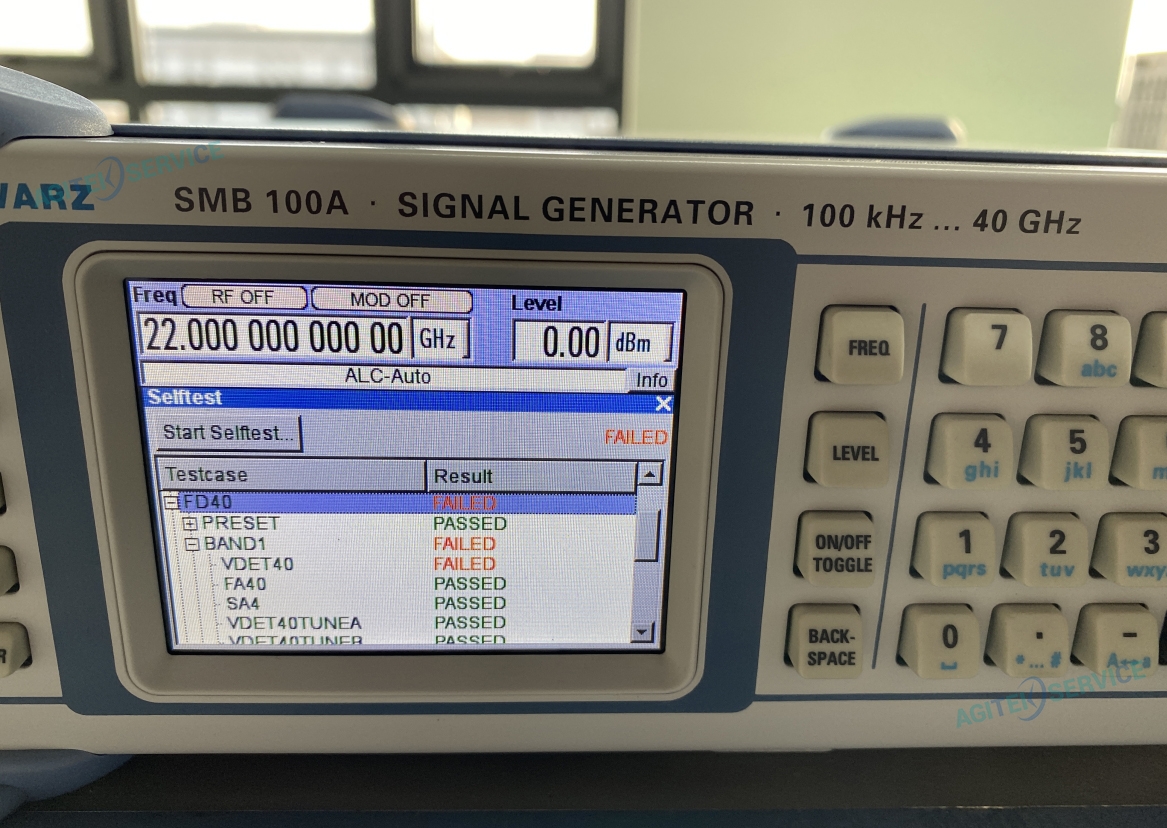

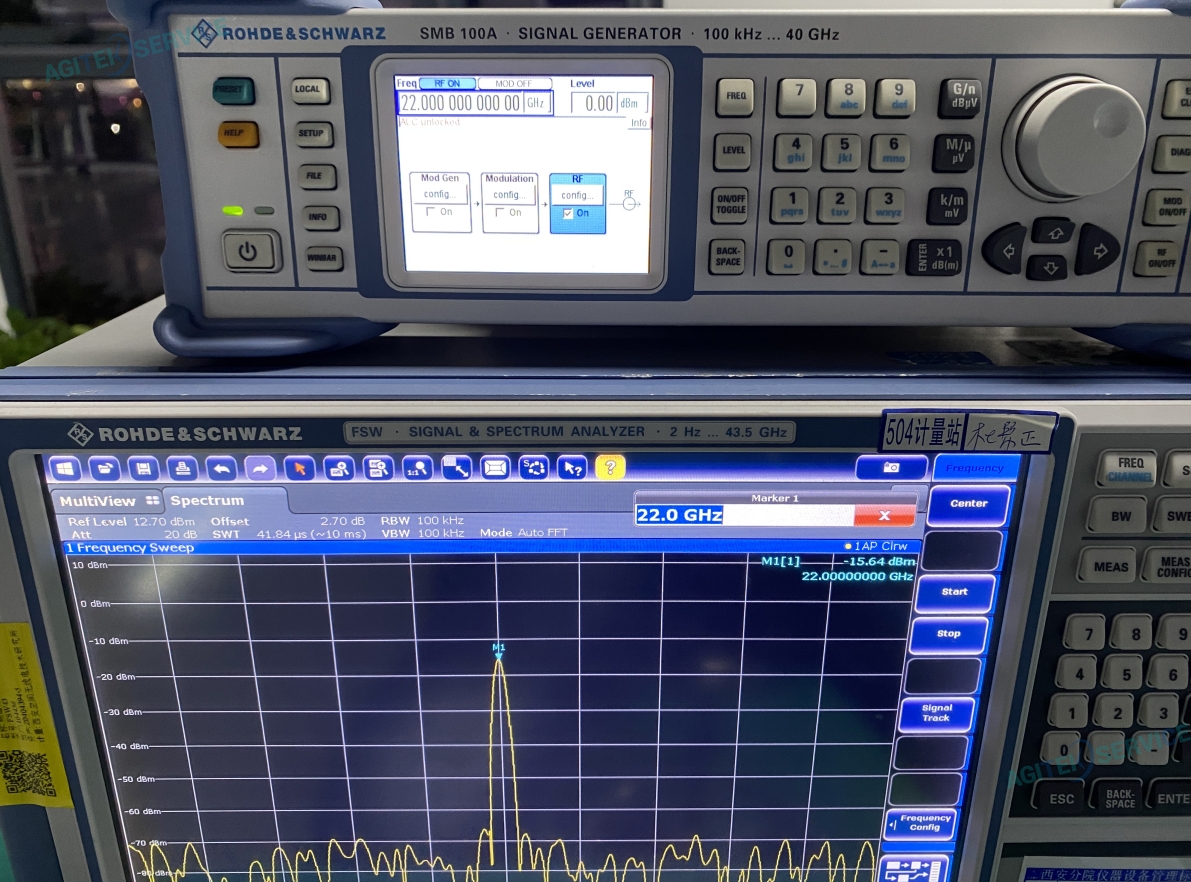

二、報修故障：開自檢失敗，輸出20GHz以上時報錯ALC unlocked，測試信號幅度異常。

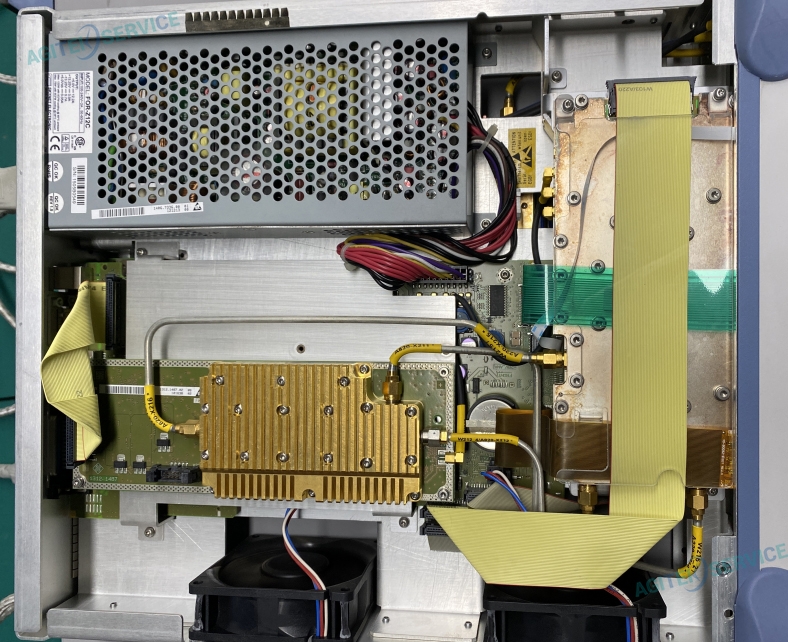

三、故障檢測：對儀器進行初步檢測后，工程師斷電拆機，對內部元件進行詳細檢測。發現儀器內部積灰嚴重，確認40GHz倍頻模塊濾波開關故障。

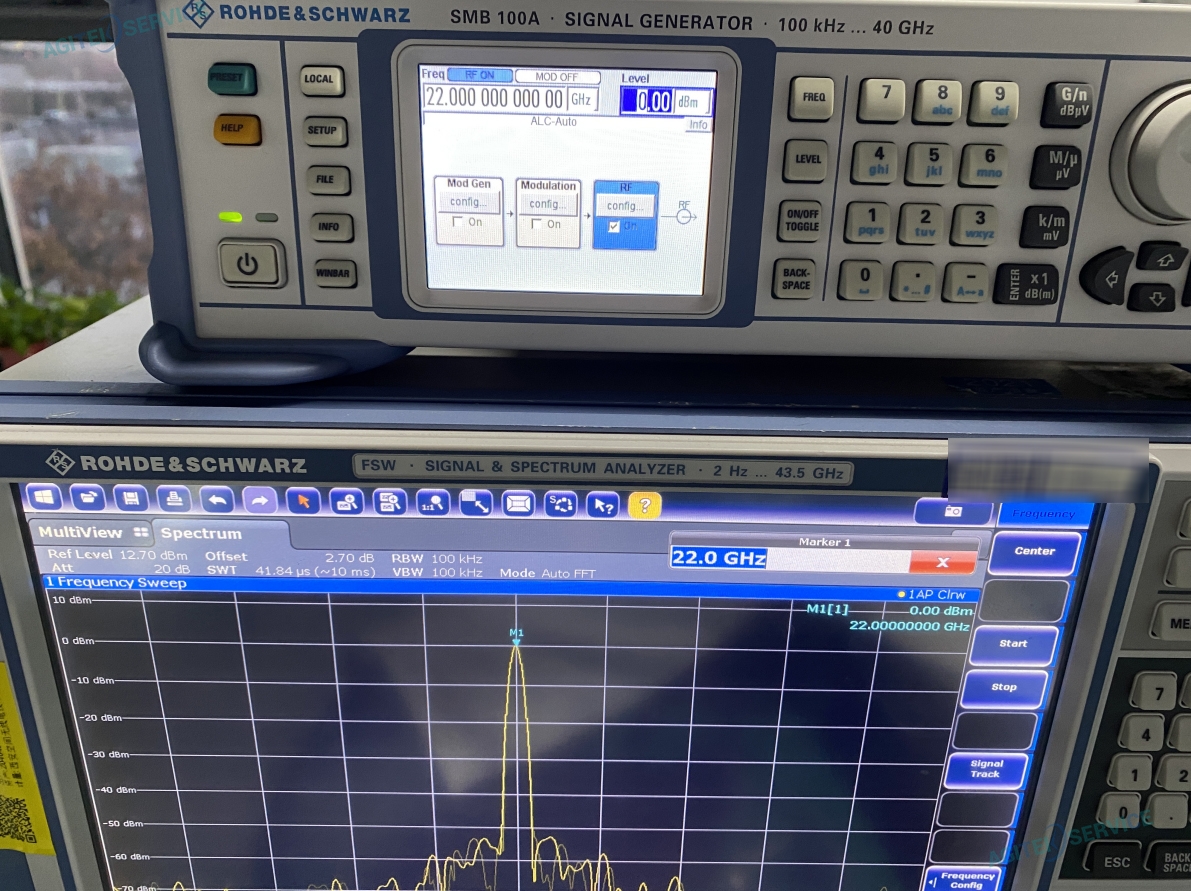

四、維修措施：更換40GHz倍頻模塊濾波開關，進行自檢。并對儀器進行整機檢測，清理內部積灰，自校準PASS，測試信號正常，指標合格。

安泰維修全面檢測確認儀器沒有問題后返還給客戶。

當出現問題時，一定要找專業靠譜的射頻信號源維修中心進行售后維修。以下是安泰維修中心小編整理的一份SMB100A主要特點：

規格

SMB100A 微波信號發生器

頻率

頻率范圍R&S?SMB-B112/R&S?SMB-B112L100kHz 至 12.75GHz

R&S?SMB-B120/R&S?SMB-B120L100kHz 至 20GHz

R&S?SMB-B131100kHz 至 31.8GHz

R&S?SMB-B140/R&S?SMB-B140L/R&S?SMB-B140N100kHz 至 40GHz

設定時間SCPI模式< 3 毫秒

列表模式< 1 毫秒

等級

最大輸出功率R&S?SMB-B112/-B112L，

1 MHz < f ≤ 12.75 GHz+18 分貝

R&S?SMB-B120 與 R&S?SMB-B31、

50 MHz < f ≤ 20 GHz+16 分貝

R&S?SMB-B120L 與 R&S?SMB-B31、

100 MHz < f ≤ 20 GHz+19 分貝

R&S?SMB-B131/-B140/-B140N 與 R&S?SMB-B32、

50 MHz < f ≤ 40 GHz+19 分貝

R&S?SMB-B140L 與 R&S?SMB-B32、

50 MHz < f ≤ 40 GHz+16 分貝

最小指定輸出功率R&S?SMB-B112/-B131/-B140/-B140N-120分貝

R&S?SMB-B112L-5分貝

R&S?SMB-B120L/-B140L0分貝

設定時間

（無需切換機械衰減器）SCPI模式< 2.5 毫秒

列表模式< 1 毫秒

光譜純度

單邊帶相位噪聲f = 1 GHz，載波偏移 = 20 kHz，

1 Hz 測量帶寬< –122 dBc，

典型值–128 dBc

f = 10 GHz，載波偏移 = 20 kHz，

1 Hz 測量帶寬< –102 dBc，

典型值–108 dBc

諧波

R&S?SMB-B112/-B112L1 MHz < f ≤ 6 GHz；電平 ≤ 13 dBm 1)

f > 6 GHz；電平 ≤ 10 dBm 1)< –30 dBc

R&S?SMB-B120/-B120L/-B131/-B140/-B140N/-B140L標準;電平 ≤ 8 dBm 1)

f > 1 兆赫< –30 dBc

使用 R&S?SMB-B25/-B26 低諧波選件，低諧波濾波器打開，電平 ≤ 10 dBm 1)

3GHz < f ≤ 20GHz< –50 dBc

f > 20 GHz< –60 dBc（測量值）

支持的調制模式

是標準

調幅深度0% 至 100%

調頻/ΦM標準

最大調頻偏差f = 10GHz32兆赫

最大φM偏差f = 10GHz320 拉德

脈沖R&S?SMB-K21/-K22 脈沖調制器

上升/下降時間< 20 ns，典型值< 5 納秒

開/關比> 80 分貝

最小脈沖寬度

脈沖發生器輸出10納秒

連接性

遙控GPIB IEEE-488.2

以太網（TCP/IP）、

USB

周邊設備USB

規格  SMB100A 微波信號發生器  訂購信息  模型訂單號描述基本單位  SMB100A1406.6000.02射頻和微波信號發生器 (1) 包括電源線、快速入門指南和 CD-ROM（含操作和維修手冊）頻率選項  SMB-B1011407.2509.029kHz 至 1.1GHzSMB-B1021407.2609.029kHz 至 2.2GHzSMB-B1031407.2709.029kHz 至 3.2GHzSMB-B1061407.2909.029kHz 至 6GHzSMB-B1121407.2109.02100 kHz 至 12.75 GHz，帶電子步進衰減器SMB-B112L1407.2150.02100 kHz 至 12.75 GHz，無步進衰減器
