羅德與施瓦茨信號發生器SMR40_40G頻率以及電平超差維修

發布時間：2023-07-19                267

近日某院校送修羅德與施瓦茨信號發生器SMR40_40G，客戶反饋信號發生器信號發生器頻率以及電平超差，對儀器進行初步檢測，確定與客戶描述故障一致。本期將為大家分享本維修案例。

下面就是羅德與施瓦茨-SMR40_40G維修情況

羅德與施瓦茨信號發生器SMR40_40G頻率以及電平超差維修

一、信號發生器維修型號：羅德與施瓦茨-SMR40_40G。

二、報修故障：頻率以及電平超差

三、故障檢測：儀器RF輸出接口松動，內部連接組件開裂；顯示屏有一條黑線，顯示屏壞；長時間熱機后，頻率以及電平超差，經過工程師拆機檢測，對內部元件進行詳細檢測。最終確定放大濾波板損壞。

四、維修措施：更換RF端口內部連接組件，更換顯示屏，更換放大濾波板組件，測試各項功能，并對儀器進行整機檢測；清理內部積灰，調整檢測儀器，測試信號正常，指標合格。

安泰維修全面檢測確認儀器沒有問題后返還給客戶。

當出現問題時，一定要找專業靠譜的信號發生器維修中心進行售后維修。以下是安泰維修中心小編整理的一份SMR40_40G特點：

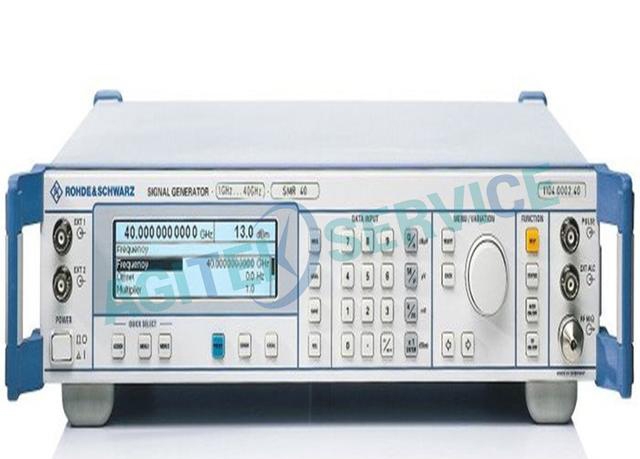

R&S SMR 系列包括4 種設計為CW 發生器的基本型號，具有脈沖調制能力。四種基本型號中每一種都具有極佳的性價比，能夠以可以承受的價格供希望涉足微波測試領域的用戶使用。假如對測量提出了更為嚴格的要求-使用R&S? SMR 仍能輕松完成：所有基本型號都能夠通過選件快速簡便地進行升級，以提供具有AM/FM能力的信號發生器，或者提供具有快速、充分合成的模擬斜波掃瞄功能的合成掃瞄發生器。

??主要特性

??寬頻率范圍

??◆ R&S SMR20：10MHz - 20 GHz

??◆ R&S SMR27：10MHz - 27 GHz

??◆ R&S SMR30：10MHz - 30 GHz

??◆ R&S SMR40：10MHz - 40 GHz

??◆ R&S SMR50：10MHz - 50 GHz

??◆ R&S SMR60：10MHz - 60 GHz

??◆ 可以選擇將頻率下限擴展至10 MHz(R&S SMR-B11)

??◆ 頻率精度1 kHz，可選0.1 Hz(R&S? SMR-B3)高電平輸出功率

??◆ R&S SMR20 >+10 dBm(在20 GHz 處)

??◆ R&S SMR27 >+11 dBm(在27 GHz 處)

??◆ R&S SMR30/40 >+9 dBm(在30/40 GHz 處)

?高精確度輸出電平

??◆ 高精度且頻率響應補償的電平控制

??◆ 設置范圍使用可選的射頻衰減器(選件R&S SMR-B15/B17)可以擴展到-130 dBm掃描能力

??◆ 數字射頻和電平掃描(標準版本)

??◆ 模擬斜波掃描(RF 掃描，選件R&S SMR-B4)

??◆ 斜波掃描的掃描率，最小600 MHz/ms(頻率>2 GHz)

??◆ LF 發生器的數字掃描(使用選件R&S SMR-B5)

??◆ 10 個自由選擇的頻率標記，用于RF 掃描

??◆ 操作模式：自動，單程，人工或外部觸發操作的便捷性

??◆ 高對比度的LC 顯示屏

??◆ 在線幫助，包括IEC/IEEE 總線指令

??◆ 所有設置均簡單而且一目了然??◆ 用戶分配的按鍵

??◆ 使用EasyWheel 存儲器可單手操作存儲器

??◆ 50 種完整的設備設置空間

??◆ 方便的存儲序列模式可選的脈沖發生器R&S SMR-B14

??◆ 操作模式：單脈沖，雙脈沖，外部觸發，門控模式

??◆ 脈沖重復：100 ns-85 s

??◆ 脈沖寬度：20 ns-1 s可選的IF 輸入(R&S SMR-B23/R&S? SMR-B24/R&S SMR-B25)

??◆ 內置的上變頻器，針對DC至700 MHz 或40 MHz 至6 GHz的數字調制IF 信號

以上，就是安泰儀器租賃/維修中心小編為大家講解的羅德與施瓦茨信號發生器SMR40_40G信號發生器頻率以及電平超差維修。關于其他儀器維修案例詳情，可持續關注安泰維修儀器儀表網。如果您也有類似需求，可以隨時訪問安泰維修,我們有專業的工程師團隊為您服務!
