安捷倫阻抗分析儀E4991A_3G_3P上電黑屏維修

發布時間：2023-05-19                283

近日某院校送修安捷倫阻抗分析儀E4991A_3G_3P，客戶反饋阻抗分析儀上電黑屏，對儀器進行初步檢測，確定與客戶描述故障一致。本期將為大家分享本維修案例。

下面就是安捷倫-E4991A_3G_3P維修情況

安捷倫阻抗分析儀E4991A_3G_3P上電黑屏維修

一、阻抗分析儀維修型號：安捷倫-E4991A_3G_3P。

二、報修故障：上電黑屏。

三、故障檢測：儀器自校準失敗，頻率失鎖，經過工程師拆機檢測，拆開后蓋固定螺絲、確定儀器儀器控制板損壞造成異常。

四、維修措施：更換控制板組件，清理內部積灰，調整檢測儀器，自校準PASS，測試信號正常，指標合格。

安泰維修全面檢測確認儀器沒有問題后返還給客戶。

當出現問題時，一定要找專業靠譜的阻抗分析儀維修中心進行售后維修。以下是安泰維修中心小編整理的一份E4991A_3G_3P應用特點：

基本精度

· 基本精度 +/-0.8%

掃描參數

· 頻率：1 MHz 至 3 GHz

· 振蕩器電平：高達 1 dBm/0.5 Vrms/10 mArms

· DC 偏置電平（選件 E4991A-001）：+/- 40V 或 +/- 50 mA

更多特性

· Windows 風格的用戶界面

· 內置 VBA 編程功能

· 通過 LAN 接口進行數據傳輸

多功能測量選件

· 介電/磁性材料測量（選件 E4991A-002）

· 可靠的晶圓測量（選件 E4991A-010）

· 溫度特性測量（選件 E4991A-007）

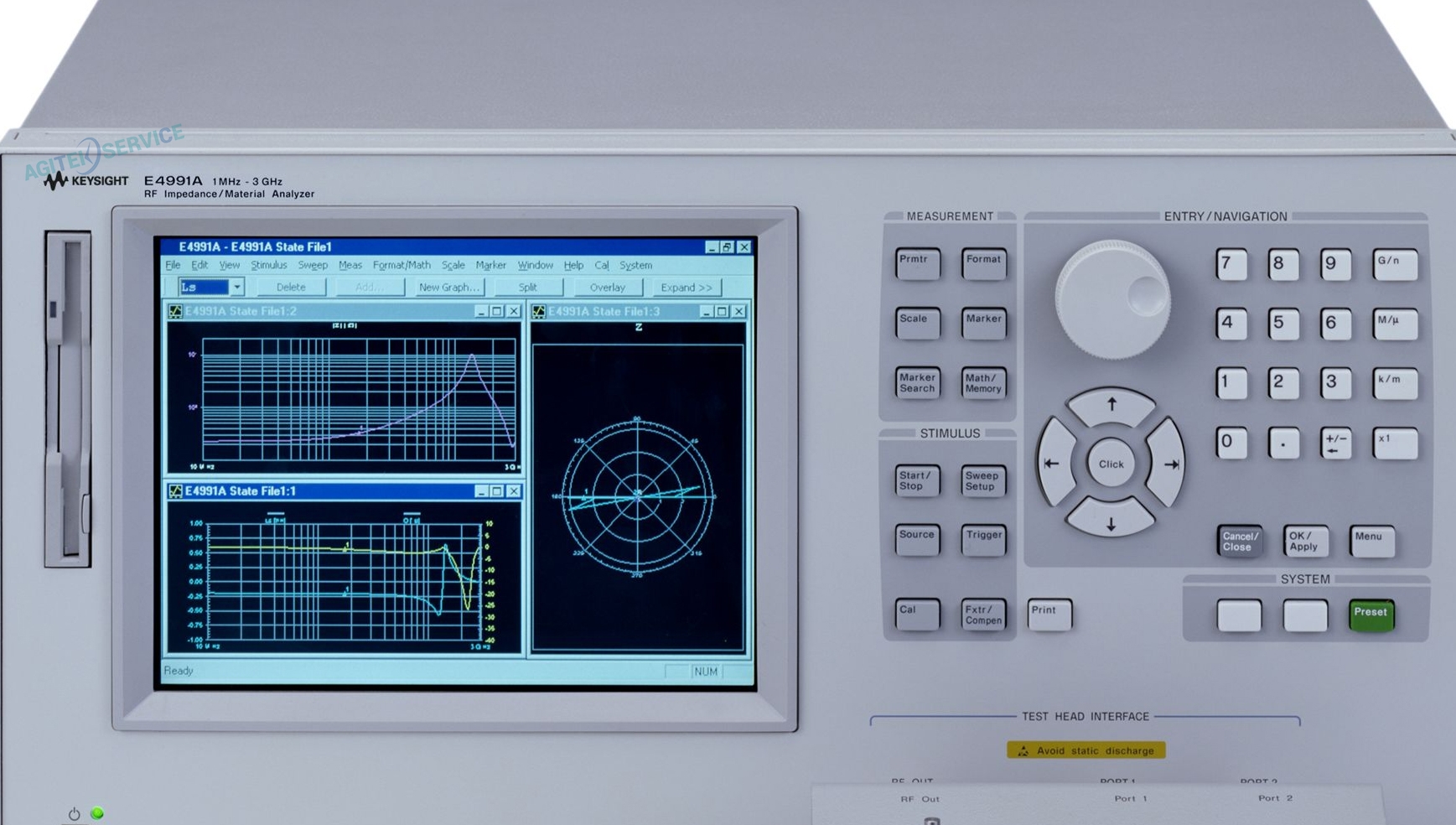

E4991A 射頻阻抗/材料分析提供極限阻抗測量性能和功能強大的內置分析功能。它將為元器件和電路設計人員測量 3 GHz 以內的元器件提供創新功能，幫助他們進行研發工作。與反射測量技術不同，E4991A 使用射頻電流–電壓（RF-IV）技術，可在廣泛的阻抗范圍內提供更精確的阻抗測量結果。基本阻抗精度是 +/-0.8%。高 Q 精度有利于進行低功耗元器件分析。內置合成器具有 1 MHz到 3 GHz 的掃描范圍和 1 mHz的分辨率。

材料評估

E4991A 提供完整的介電/磁性材料測量解決方案，涵蓋 1 MHz 至 1 GHz的寬頻率范圍。

晶圓測量

借助E4991A-010 探針臺連接套件，您可輕松地地將 Keysight E4991A 連接到射頻探頭系統（由 Cascade Microtech 提供）上進行晶圓測量。

溫度特性評估

溫度特性測試套件 E4991A-007 是一款為元器件和材料進行溫度特性測量的新型解決方案。該選件可在 - 55°C 至 + 150°C 廣泛的溫度范圍內提供高精度的溫度特性分析功能，以及強大的溫度漂移補償功能。

以上，就是安泰儀器租賃/維修中心小編為大家講解的安捷倫阻抗分析儀E4991A_3G_3P上電黑屏維修。關于其他儀器維修案例詳情，可持續關注安泰維修儀器儀表網。如果您也有類似需求，可以隨時訪問安泰維修,我們有專業的工程師團隊為您服務!
