吉時利源表2425電流值顯示不準維修案例

發布時間：2022-11-10                953

　　吉時利源表2425電流值顯示不準。安泰維修檢測實際是儀器無輸出。本期將為大家分享本維修案例。

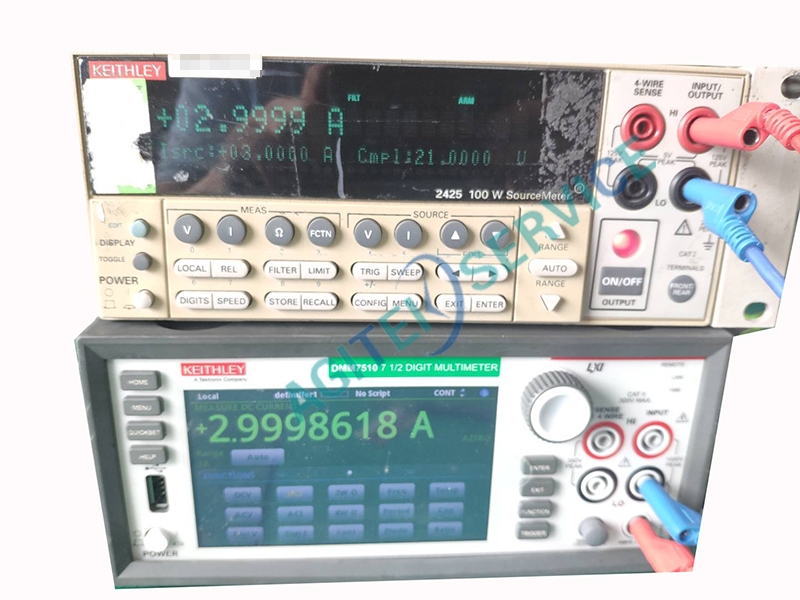

吉時利源表2425電流值顯示不準維修案例

　　下面就是吉時利2425維修情況

　　一、源表維修型號：吉時利2425。

　　二、報修故障：2425設定輸出直流電壓75V，電流限定105ma，當接到我們的模塊的輸入端的時候，模塊正常工作，模塊的輸入電流應該是60ma，但是2425顯示屏上面電流顯示在開機瞬間達到設定電流105ma，之后顯示回歸到正常值60ma，但當我把2425的電流設定值增大到500ma，同樣給我們的模塊供電，2425上的電流值就顯示290ma，實際應該還是60ma。

　　三、故障檢測：儀器上電后，打開輸出顯示ovp，無輸出，控制板模擬單元損壞。

　　四、維修措施：更換控制板模擬單元組件，調整檢測儀器。

　　安泰維修全面檢測確認儀器沒有問題后返還給客戶

吉時利源表2425電流值顯示不準維修案例

　　當出現問題時，一定要找專業靠譜的源表維修中心進行售后維修。以下是安泰維修中心小編整理的一份吉時利源表常見術語，一起來學習吧。

　　1、四象限：電源象限是指以電源輸出電壓為X軸、輸出電流為Y軸形成的象限圖。第一、三象限即電壓電流同相，設備對其它設備供電，稱為源模式；第二、四象限即電壓電流反向，其它設備對設備放電，被動吸收流入的電流，且可為電流提供返回路徑，稱為肼模式。

　　2、分辨率：能導致輸出信號發生變化的輸入信號的最小變化量。測量數值中可以直接讀取的最小值；

　　3、源限度：電壓或者電流的限制范圍。由于源表象限功率有限，在高電壓檔或大電流檔時其最大輸出電流或最大輸出電壓會受限制。

　　4、通道：一組完整功能的源表為一個通道，目前普賽斯儀表S型源表僅提供單通道。多通道可選CS系列插卡式源表。

　　5、精確度：實際輸出信號與理想輸出之間的偏差。一般用增益誤差+偏移誤差的方式表示。

　　6、噪聲：直流電源輸出的交流雜散成分被稱為紋波和噪聲。輸出中的交流 周期信號是紋波，噪聲是隨機的。對比參數時注意帶寬、峰峰值、有效值等關鍵字。

　　7、輸出建立時間：輸出信號到達預期穩定值所需時間。

　　8、容性負載穩定性：DUT為容性負載時設備的穩定性。

　　9、量程變化過沖：量程切換瞬間輸出值偏離理想值幅度。

　　以上，就是安泰儀器租賃/維修中心小編為大家講解的吉時利源表2425電流值顯示不準維修。關于其他儀器維修案例詳情，可持續關注安泰維修儀器儀表網。如果您也有類似需求，可以隨時訪問安泰維修,我們有專業的工程師團隊為您服務!
