泰克示波器DPO3014維修案例

發布時間：2017-07-31                3092

　　泰克DPO3014數字示波器是一款4通道輸入，100MHz帶寬，2.5GS/s采樣率的中端示波器，顯示屏采用9寸WVGA寬屏液晶顯示器，5M數字存儲深度，可擴展多種模塊功能，可以連接網絡、USB、電腦端管理軟件。示波器的用途如此廣泛，但是當示波器出問題的時候，應該如何解決。安泰測試工程師今天分享一個泰克DPO3014數字示波器維修案例，希望對示波器使用者有所幫助。

　　儀器：泰克DPO3014數字示波器

　　品牌：泰克

　　型號：DPO3014

泰克示波器DPO3014維修案例

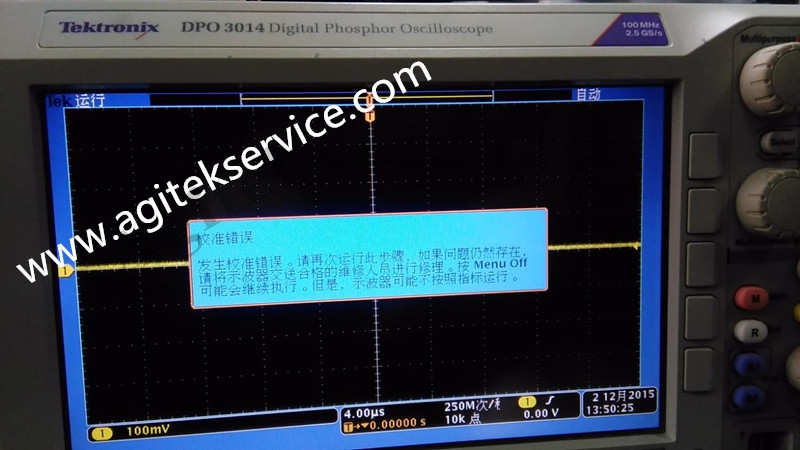

　　一.故障描述：CH3不能測試和使用，且SPC不能通過。

二.檢測：

　　（1）加載示波器探頭，經過檢查，CH3通道的信號故障。

　　（2）測量其通道的阻抗阻，在1MΩ和50Ω狀態下均達不到正常指標。

　　三．維修：

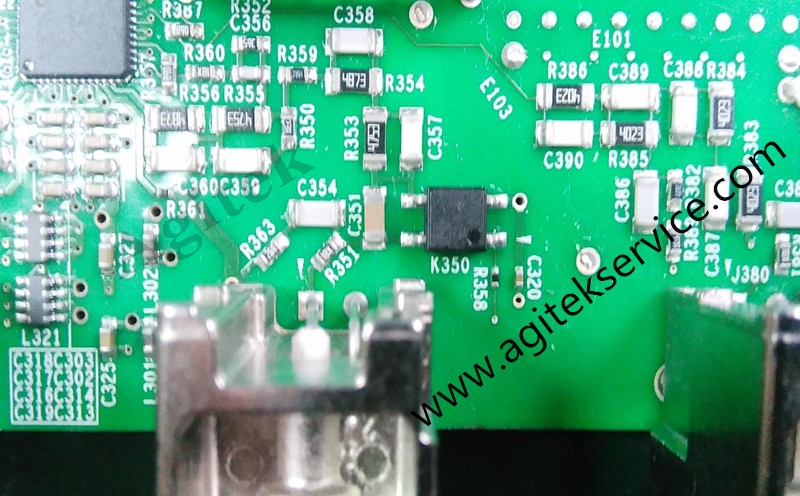

　　（1）拆出通道接入電路板，經過測量，發現CH3通道前端耦合與阻抗匹配電路損壞，且有一個輸入光耦損壞。

　　（2）更換相同型號的元件后，通道阻抗阻表現正常。

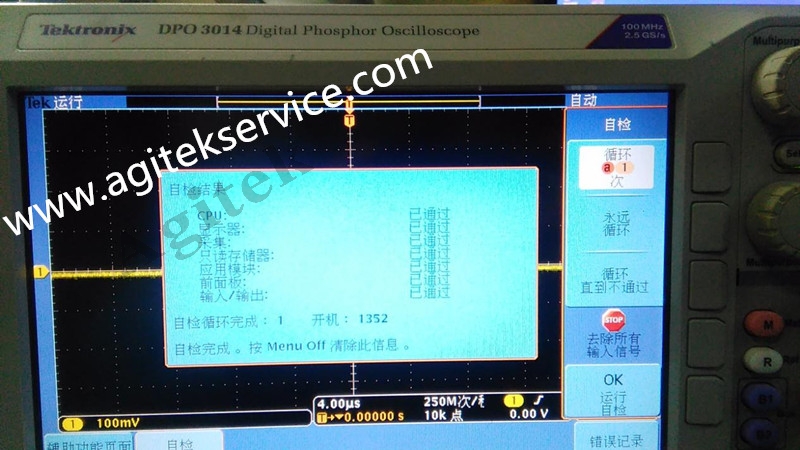

　　（3）此后再做SPC，可以通過。

　　四、結論：

　　經過拆機檢測更換損壞器件后泰克DPO3014數字示波器修復，正常工作。

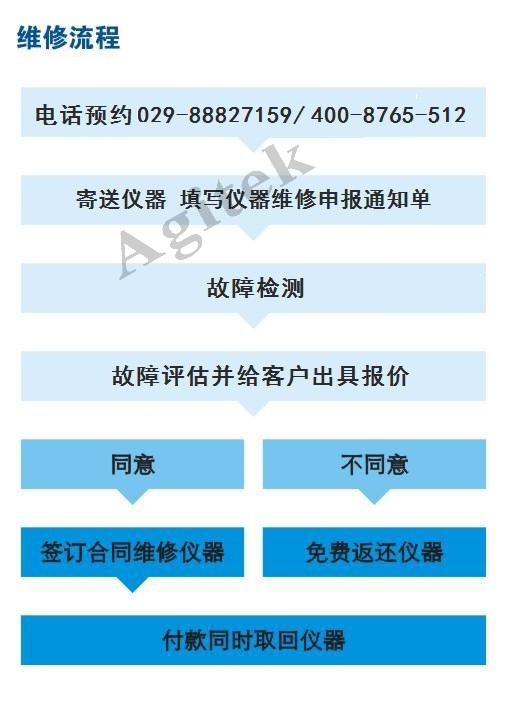

　　安泰測試維修流程：
