網絡分析儀維修時的故障判斷

發布時間：2021-06-04                7224

     安泰維修中心分享一篇基礎的網絡分析儀維修時故障判斷的文章，幫助一些新手如何判斷網絡分析儀的好壞。在這里不講史密斯圓圖，不講相位，沒有公式，有的只有圖片和最最直觀的曲線，下面請聽安泰網分維修王為大家介紹下下面的案例。

一、判斷網絡儀好壞(目測)

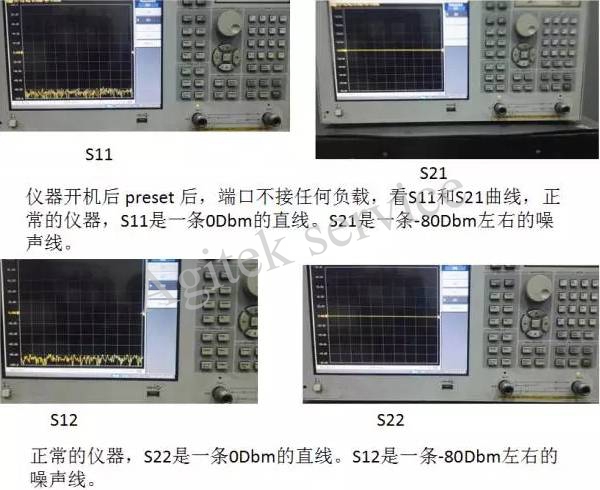

據安泰網分維修網小編了解，網絡分析儀開機后，有時候由于客戶的應用設置，測試界面會自動進入客戶設置好的狀態，這時候我們需要 按一下preset按鍵，讓儀表進入出廠默認設置模式。然后在按一下meas 按鍵，分別看一下S11，S21 ，S12，S22 的曲線，就能簡單判斷儀表的好壞 。以agilent的E5062A 網分維修為例: 只要這4條曲線和下面4張圖片一樣，那這臺儀表就基本沒有問題。

二、判斷網絡分析儀好壞(使用一根標準的傳輸電纜)

Preset 儀器 ，安泰網分維修網工程師目測S參數曲線沒有問題后，使用標準傳輸電纜，連接儀器的兩個端口(如果儀器是多端口的，則需要分別連接) 看儀器S參數的曲線，如果和下面4張圖片一致，那基本上98%以上可以認為這臺儀器是好的。可以正常使用的。

三、壞網絡分析儀的曲線

故障：端口1 輸出功率低

對比前面好的儀器的曲線，我們就可以判定這臺儀器損壞了，安泰網分維修網建議需要送修了。

六、定位網絡分析儀的故障板

判斷了網絡分析儀的好壞，如果儀器不在保修期內，而公司有條件也同意工程師拆機檢測，而你又恰好有興趣，那您就可以參考這一節的內容，來定位你的網分維修時的故障模塊。 這里為了讓大家明白圖片中幾個測試點信號，需要配上一張網絡分析儀的原理框圖，稍微介紹一下了。

這是網絡分析儀最基本的框圖，不管你儀器的頻率是多少的，不管是什么品牌的，他的基本架構都逃脫不了這個框圖。 簡單的說射頻部分就是三個部分：

1、源輸出模塊，2、信號分離模塊，3、接收模塊。

      據安泰網分維修網所知，早期的儀表，像agilent 的8753系列，871X系列，每個都是獨立的模塊。 現在的儀表由于器件的發展，同時要考慮到生產的成本，會把幾個部分集成在一塊板上。像我們作為典型例子來講的這個E5062A，他就只有兩個電路板，簡單的稱為源板和接收機板。不過拆開源板和接收機板，你還是能在電路板上找到這些對應模塊的電路。

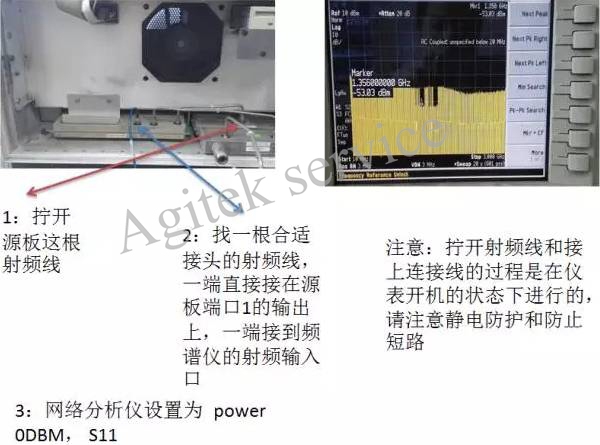

      還是以剛剛那臺我們通過目測和接上傳輸線測試確定有故障的這臺E5062A 為例。我們已經初步判定是端口1的功率低，那么功率到底低多少呢?輸出多少是正常的呢，安泰網分維修網建議，這時候我們就需要拆開儀器，對幾個信號輸出點進行測量，這里我們使用的是頻譜儀來檢測，使用頻譜儀的好處是可以全頻段的檢測，而且可以看到圖形，比較直觀。

      那到底是哪個板子壞了呢，還是兩個板子全部壞了，進一步的檢測就需要拆開儀表測試內部的信號。

      通過頻譜儀，我們可以很直觀的看到，源板的端口1輸出功率不正常。

      通過兩個端口信號的比較，我們就可以快速的確定儀器的故障板是源板，當然有的情況下，接收機板也會一起損壞，需要繼續檢測，在這里我們就不做衍生了。

      安泰網分維修網小編文章中所寫的這些檢測方法和設置，都是我們在日常工作中根據個人喜好設置的，沒有標準可言，僅作為參考。如果有興趣的話，安泰網分維修網建議你也可以通過觀察一臺好的儀表，在接上負載的時候各個S參數曲線的樣子，總結出一套自己的檢測方法。

     網絡分析儀作為儀器之王，他的頻段范圍很廣， 從1G ，3G ，6G ……直到67G ，110G都有產品，品牌也很多。 但是萬變不離其宗舉一反三，你就會發現，原來檢測網絡儀就需要這么幾招。
