信號發生器這些操作你會嗎？信號發生器維修

發布時間：2021-08-19                3768

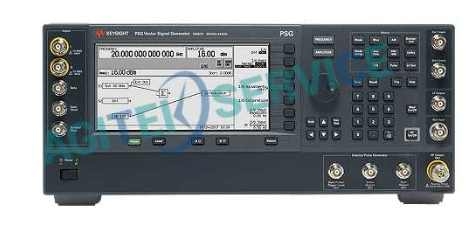

      據西安安泰信號發生器維修中心小編所知，安捷倫信號發生器主要由開關電源模塊、主板、YIG調諧振蕩器YTO、分頻倍頻幅度調制放大微波組件、微帶開關濾波器組件、SDA組件、鍵盤顯示器組件、低頻擴展組件、步進衰減器、耦合器和檢波器組成。

　　西安安泰信號發生器維修中心提示大家安捷倫信號發生器的使用：

　　1、設置負斜波函數信號波形

　　第一步：新建一個工作文檔，添加安捷倫函數信號發生器、示波器、接地端。雙擊安捷倫信號發生器圖標，打開放大面板，點擊開關。

　　第二步：點擊“SHIFT”按鈕，再單擊“任意波(Arb)，屏幕顯示“SINC”，按鍵盤上的“→”，屏幕顯示“NEG_RAMP~”，單擊“回車鍵”

　　NEG表示負的，RAMP SIGNAL是斜波信號的意思。

　　第三步：點擊“SHIFT”按鈕，再兩次單擊“任意波(Arb)”按鈕，屏幕顯示“NEG_RAMP arb”

　　第四步：設置波形的頻率與幅度(Freq與Ampl)分別為2KHZ與2Vpp，觀察波形。

　　2、設置指數函數信號波形

　　第一步：新建一個工作文檔，添加安捷倫函數信號發生器、安捷倫示波器、接地端。雙擊安捷倫信號發生器圖標，打開放大面板，點擊開關。

　　第二步：點擊“SHIFT”按鈕，再單擊“任意波(Arb)，屏幕顯示“SINC”，按鍵盤上的“→”鍵兩次，屏幕顯示“EXP_RISE~”，單擊“回車鍵”

　　EXP是函數的意思，FALL表示下降，RISE表示上升

　　第三步：點擊“SHIFT”按鈕，再兩次單擊“任意波(Arb)”按鈕，屏幕顯示“EXP_RISE arb”，再按鍵盤上的“→”鍵，則屏幕顯示“EXP_FALL arb”，最后，按“ENTER”進行保存。

　　第四步：設置波形的頻率與幅度(Freq與Ampl)分別為3KHZ與1.5Vpp，觀察波形。

　　下降指數函數信號波形

　　3、設置調幅波

　　第一步：打開信號發生器放大面板，觀察信號輸出為(1KHZ、100MVpp)。

　　第二步：點擊“SHIFT”鍵，再按“調幅”(正弦波)按鈕，在屏幕下方會出現AM字樣。此時設置調幅波的載波頻率、幅度為(2KHZ、1Vpp)

　　第三步：利用安捷倫示波器，觀察波形(調節水平時間量程和垂直電壓量程)

　　第四步：設置已調波的頻率與幅度。按頻率(Freq)按鈕，再按“SHIFT”，然后再按頻率(Freq)按鈕，屏幕上出現“絕對值：500HZ”，再點擊“幅度”(Ampl)按鈕，設置幅度為“500MVpp)

　　第五步：觀察波形

　　以上就是西安安泰信號發生器維修中心小編為大家分享的這篇安捷倫信號發生器的操作方法詳情，如果您還想知道更多的儀器技術方面干貨，以及關于頻譜分析儀的這些問題你遇到過嗎?頻譜分析儀維修詳情，可隨時來找西安安泰維修，也可以持續關注西安安泰信號發生器維修網！西安安泰測試設備維修有限公司具備專業的維修團隊，公司具備資深工程師多名，均從事儀器行業多年，積累了豐富的技術知識和維修經驗，對常見儀器故障能做出準確的判斷;通過了專業培訓、嚴格考核，具備深厚的行業知識。我公司依靠精良的檢修設備，過硬的維修技術，合理的維修價格，高效的維修周期和完善的售后服務，打破了原廠的壟斷局面，為客戶節省維修費用，縮短維修周期。
