示波器通道間串擾的影響

　　目前幾乎所有通用品牌的主流示波器通道都不是隔離的，那么在進行多通道測試的時候，通道與通道之間會一定程度互相干擾，因此通道隔離度指標非常重要，隔離度越高的示波器測量就越精確。

　　示波器作為工程師的“眼睛”，可以幫助發現很多問題，作為發現問題的工具，其準確性是至關重要的，在測試環境對示波器無干擾時，除了底噪會影響測試結果，通道隔離度也會對測試結果造成典型影響。

　　一、通道隔離度是什么？

　　顧名思義，通道隔離度就是任意兩通道間信號相互影響程度的程度。假如我們同時在用兩路通道進行測試，通道1與通道2之間的信號是否會互相干擾？干擾的程度有多大？將這些問題量化，就可以理解通道隔離度了。

　　二、如何對通道隔離度進行測試？

　　根據數字存儲示波器通用規范規定，首先設置示波器干擾通道垂直靈敏度為較大檔，設置被干擾通道垂直靈敏度為最易受干擾檔級，并將輸入端屏蔽。

　　我們將通道1(干擾通道)垂直檔位調節至500mV/div，通道2(被干擾通道)垂直檔位調節至2mV/div，并將通道2輸入端懸空。

　　然后設置信號源輸出正弦信號，并饋入干擾通道(通道1)，調節其輸出，使顯示幅度達到波形顯示有效區高度的80%以上，并居中穩定顯示。

　　最后保持信號源的輸出電壓不變，分別讀出干擾通道(通道1)、被干擾通道(通道2)顯示的電壓幅度值。

　　下圖為設置界面。

圖1 設置界面

　　打開參數測量統計，查看幅值選項。

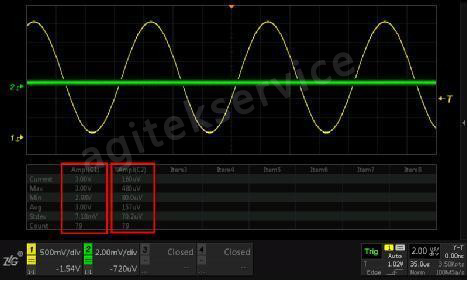

圖2 干擾通道、被干擾通道的電壓幅值

　　三、如何對通道隔離進行計算？

　　根據國標的定義，通道隔離度為：，其中K表示的是通道靈敏度，A表示的通道顯示的幅值，下標1表示的是干擾通道(即為本文中的通道一)，下標2表示被干擾通道(即為本文中的通道二)，=500mV/div、=2 mV/div、=3V、=157uV，通過計算可得通道隔離度為133.58dB。

　　四、通道隔離度的作用

　　通道隔離度的值越大，通道之間的串擾越小，測試的結果也就越準確！從圖2的參數顯示結果不難看出，在通道一接入幅值為3V的正弦波信號，通道二在2 mV/div的檔位下，幅值僅為157uV，通道間的串擾非常小，保證了測試結果的準確性。

　　本文選擇的測試儀器是ZDS2024Plus，實測通道間隔離度高達133dB。
