如何利用矢量網絡分析儀測量電纜阻抗和損耗?
第一步:校準。?
除了待測電纜外,還需要另外一條輔助電纜。我們使用的ZVB8矢量網絡分析儀(下文中稱矢網)有兩個端口:Port1和Port2,測試前需先對這兩個端口和輔助電纜進行校準,讓矢網自動計算補償值和進行錯誤校正。?
步驟:?
1.?矢網上電,將輔助電纜一端連接到一個端口,假設連到Port1。?
2.?取出calibration?kit。calibration?kit有三個校準件:匹配器,短路器和開路器。?
3.?按矢網面板上CHANNEL組內的CAL按鈕(如圖所示),打開校準菜單:?

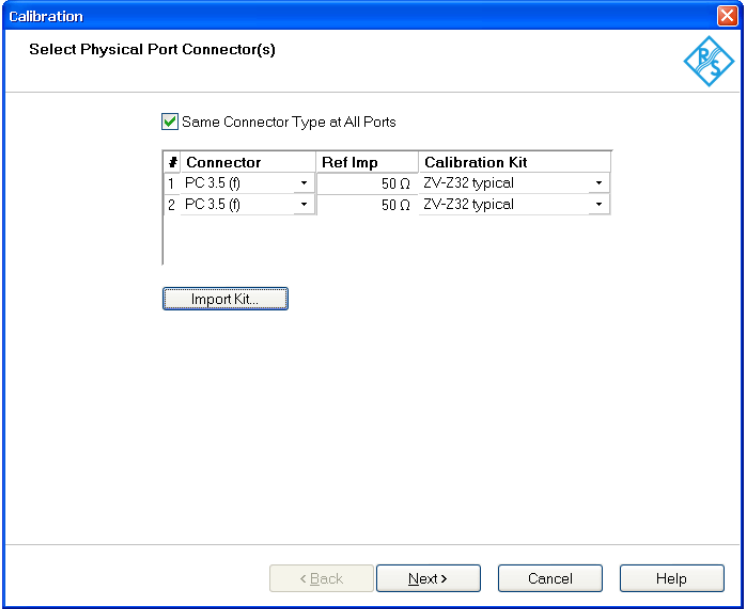

4.?在矢網屏幕右側顯示的菜單中依次點選菜單Start?Cal->Two-Port?P1?P2->TOSM打校準對話框(如圖所示):?
?
5.?用NAVIGATION組的←RELD和→RELD按鈕移動焦點,用此組的←和→移動光標。配合OK ENTER進行確定操作。?
6.?選擇所用的Calibration?Kit(我們使用的是“ZV-Z32?typical”)和Connector類型(我們使用“PC3.5(f)”),然后按Next>。?

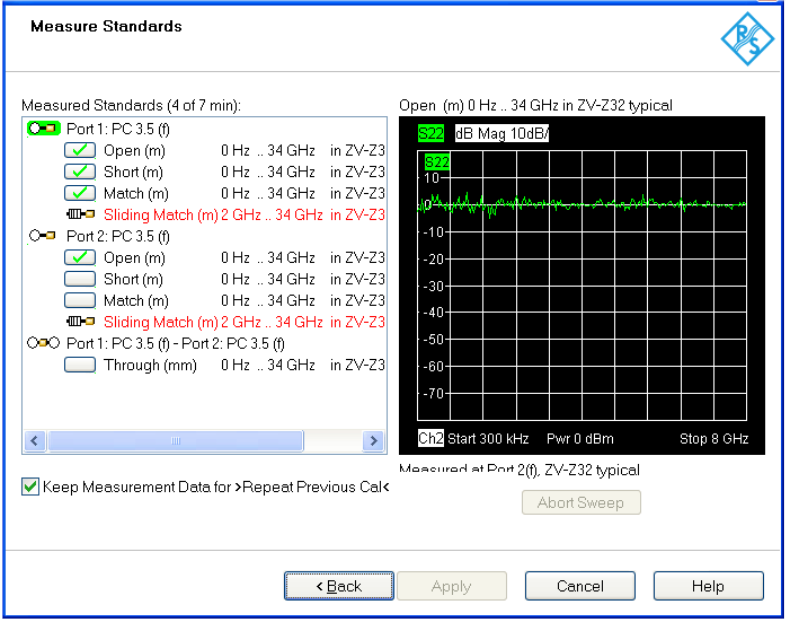

7.?在接下來出現的對話框中(如圖所示):
?
將光標移動到某一行上,在輔助電纜的另一端接上相應的校準件,按OK ENTER測量,屏幕右側會顯示掃描出的綠色曲線。(“Port1”表示在Port1上,即輔助電纜另一端上連接校準件;“Port2”表示在Port2上連接;“Through”表示將輔助電纜的另一端連到Port2上)掃描完成后,矢網會發“吡”的一聲提示。同時選定行左邊會被打勾。?
8.?選定另一行,按同樣的方法重復操作,直至所有行都被打上勾。按Apply校準完成。?
第二步,測量電纜損耗。?
1.?將待測電纜連接于輔助電纜與Port2之間,然后按下矢網面板TRACE組內(如圖所示):
?的MEAS按鈕。?
2.?從矢網屏幕內右側的菜單選擇“S21”或“S12”,然后按下MESA按鈕右邊的FPRMAT按鈕(如上圖圖所示),從矢網屏幕內右側的菜單選擇“dB?Mag”。?
3. ?此時屏幕內出現曲線即為待測電纜在不同頻率下得的衰減曲線。
4.?用CHANNEL組內的STARE CENTER和STOP SPAN按鈕可以調整所要查看的頻率范圍。?
5.?按下矢網面板TRACE組內的MA RKER顯示光標,然后用旋鈕按鈕將光標調整到所需要的頻率察看衰減值。也可在光標顯示之后直接在頻率框內輸入想要的頻率察看。?
第三步,測量電纜阻抗。?
1.?同樣地,將待測電纜連接于輔助電纜與Port2之間,然后按下矢網面板TRACE組內的MEAS按鈕。?
2.?按兩次MEAS按鈕右邊的FORMAT按鈕,選擇“Lin?Mag”,然后按兩次MEAS按鈕,選擇Impedance,出現“Z<-S11”“Z<-S12”“Z<-S21”“Z<-S22”四個項目,它們就是待測電纜的阻抗參數。
3.?“Z<-S11”和“Z<-S22”分別為待測電纜兩端的輸入阻抗;而“Z<-S12”和“Z<-S21”為待測電纜兩個方向的傳輸阻抗,可按照要求進行選擇。?
