【干貨】網絡分析儀E5071C功能鍵中英文對照

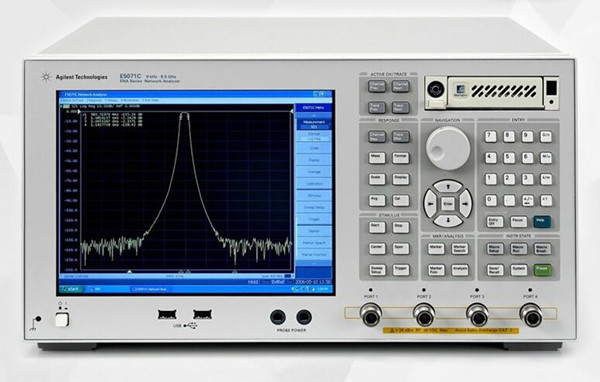

網絡分析儀是測量網絡參數的一種新型儀器，可直接測量有源或無源、可逆或不可逆的雙口和單口網絡的復數散射參數，并以掃頻方式給出各散射參數的幅度、相位頻率特性。那么日常使用網絡分析儀時真的了解各個英文按鍵的功能嗎？下面由西安安泰維修中心以E5071C為例分享一些網絡分析儀的按鍵中文功能：

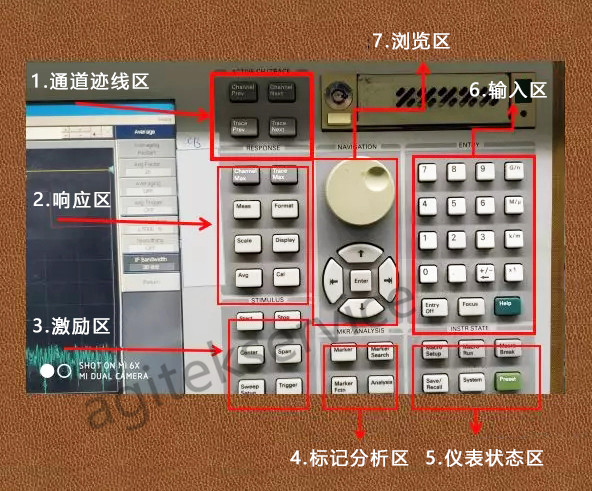

一、ACTIVECH/TRACE(活動通道/跡線區)：

ChannelPrev:上一個通道

ChannelNext:下一個通道

TracePrev:上一個跡線

TraceNext:下一個跡線

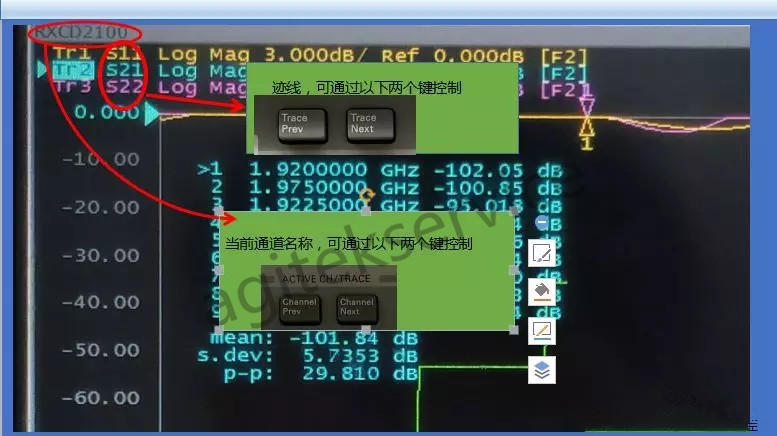

具體的控制區域如下圖：



二、RESPONSE(響應區)：

1、Channelmax:通道最大化

2、Tracemax:跡線最大化

3、Meas:測量（選擇S參數）在工作通道窗口的常規顯示和最大化顯示之間進行更改。

4、Format:格式（數據變換和圖形格式）

1）Log mag:對數函數

2）Phase:相位

3）SWR:駐波比

4）Delay:時延

5、Scale:刻度（每個分度的幅度，參考線的值）

1）Scale/Div:刻度值

2）Reference Position:參考位置

3）Reference Value:參考值

6、Display Data（Off）:顯示數據開（關）

1）Allocate Channels:通道分配

2）Num of Traces:跡線數

3）Allocate Traces：跡線分配

4）Display Data（Off）:顯示數據開（關）

5）Frequency:頻率

7、Avg:平均（定義平均、平滑和IF帶寬）

1）Averaging:平均中

2）IF Bandwidth:中頻帶寬

8、Cal:校準（打開/關閉校準和誤差校正病更改校準套件的定義）

1）Calibrate:校準

2）Ecal:電子校準

3）Cal Kit:校準件（選擇校準件型號）



三、激勵區（STIMULUS）

1、Start:開始（掃描范圍起始值，即起始點）

2、Stop:結束（掃描范圍結束值，即終止點）

3、Center:中心（掃描范圍中心值，即中心點）

4、Span:跨距（掃描范圍跨距值，即帶寬）

5、Sweep Steup:掃描設置（可以設置信號源功率電平、掃描時間、點數和掃描類型）

1）Power：功率、電平

2）Points:點數

6、Trigger:觸發（可以設置觸發方式和觸發源）

四、標記/分析區（MKR/ANALYSIS）

1、Marker:標記（即頻點）

1）More Marker:更多的標記

2）Clear Marker Menu:清除標記目錄

2、Marker Search:標記搜索（即頻點搜索，可以知道最大值、最小值、峰值和帶有目標值的點）

1）Max:最大

2）Min:最小

3）Tracking:追蹤中

4）Search Range:搜索范圍

3、Marker Fctn:標記功能（可以指定通道中的標記掃描范圍和標記耦合，還可以顯示跡線上的統計數據）

4、Anaiysisi:分析（夾具仿真器的解析功能）

1）Limit Test:界限測試

2）Ripple Limit:波動界限

3）Bandwidth Limit：帶寬界限

五、儀表狀態區（INSTR STATE）

1、Sabe/Recall:保存或打開

1）Save Sate:保存文件

2）Recall Sate:打開文件

3）Recall by File Name:通道文件名打開文件

2、Sysyem:系統

1）Dump Screen Image:保存圖像

2）Backlight:背光

3、Preset:預制（返回到儀表初始狀態）

4、Macro Setup:設置宏程序（以啟動VBA編輯器或創建、調用或存儲VBA項目）

5、Macro Run:運行宏程序（執行名為“main”的VBA程序，該程序中有一個名為Module1的VBA模塊）

6、Macro Break:中斷宏程序（停止正在執行的VBA程序）

六、輸入區（ENTRY）

1、Softkey On/Off,Entry Off:功能鍵開/關、輸入關閉

2、Focus:聚焦（在瀏覽區按鍵和輸入區按鍵操縱的對象中更改選擇）

3、Help:幫助（顯示E5071C的聯機幫助）

4、Back Space:返回

七、瀏覽區（NAVIGATION）

瀏覽區中的按鍵和旋鈕用語在功能鍵菜單、表格（極限表、分段表等）或對話框中的選定（加亮）區域中進行瀏覽，以及通過增加或減少來更改數據輸入區域中的數值。

以上有關網絡分析儀按鍵對照內容由西安安泰儀器維修中心網（www.kongya99.com）整理發布，歡迎留言探討。
