示波器的順序模式和DPX模式的區別以及各自的優缺點

發布時間：2019-01-07                3469

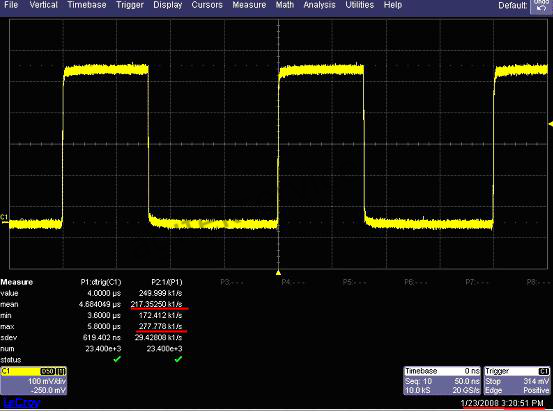

　　在DPX模式下，信號經過放大器、ADC之后沒有送到存儲器而是直接送到屏幕上累積顯示，因此，在這種模式下波形的刷新率很高，使得死區時間極大地減小，但該功能僅止于看看屏幕上的波形有沒有異常的。在實時模式下因為刷新率低可能會漏掉這些異常。因此這個功能就成為判斷示波器有沒有異常的標志。那么DPX的刷新率到底有多快？順序模式的刷新率和它具有可比性嗎？DPX表現不錯，捕獲率達到了每秒21.9萬次。順序模式表現更好，最大達到了每秒27.7萬次，如果減小時基，讓屏幕上只顯示一個上升沿，那么順序模式的波形捕獲率更高，可以達到每秒30萬次以上。看下圖比較：

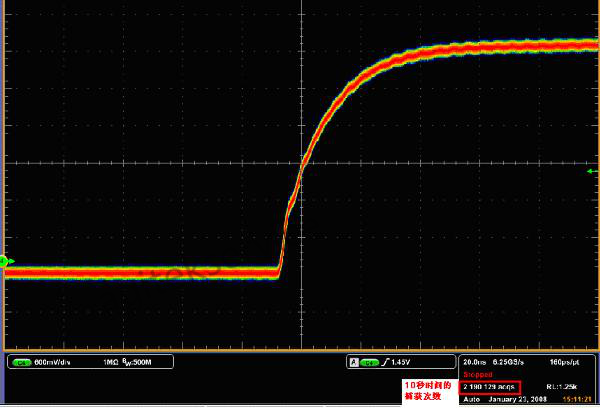

　　圖一DPX捕獲率為每秒21.9萬次

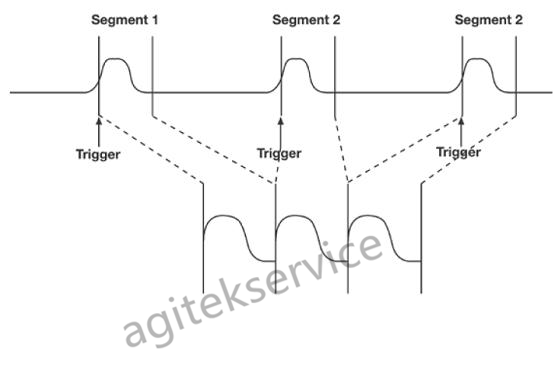

　　所謂順序模式，就是將示波器的存儲空間分成了若干等份，每個小的空間里存放觸發到的波形，觸發一次，存放一次。如圖三所示。

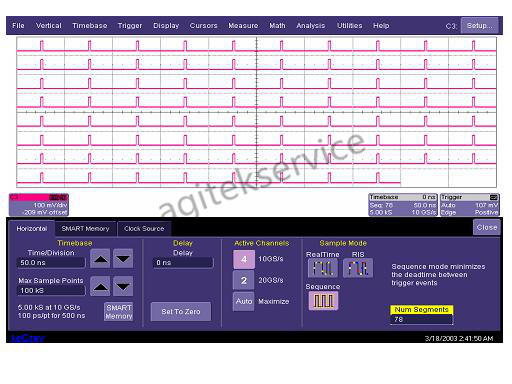

　　圖四是力科示波器設置順序模式的界面。在Timebase菜單中，首先將采樣模式設置為Sequence，選擇NumSegments為某個數值，這里設置為78了。屏幕上顯示的是78個脈沖。（如果將時基設置由50ns/div改為500ns/div，屏幕上看到的脈沖可能就不是78個了。）這78個脈沖是在什么時刻出現的？相鄰兩次出現的時間間隔是多少？我最期待客戶看到這一步時問這個問題，因為這將會使我表達出力科的順序模式和DPX的區別來。順序模式可以打開時間標簽，查看每次觸發到的波形的時刻，可以查看相鄰兩次的時間間隔。這種功能太有用了。譬如在有些應用中偶爾來一個脈沖，相鄰脈沖之間隔了幾十毫秒，通過順序模式就可以將每個脈沖顯示出來，而且可以知道每個脈沖的到來時刻，而且可以選擇每段的脈沖作為測量和運算函數的輸入。可以用來測量！這是順序模式和DPX的又一重大差別。

　　圖四順序模式設置界面實例

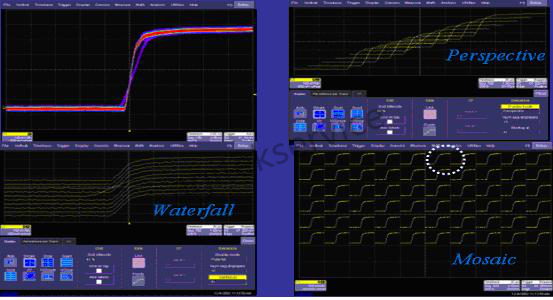

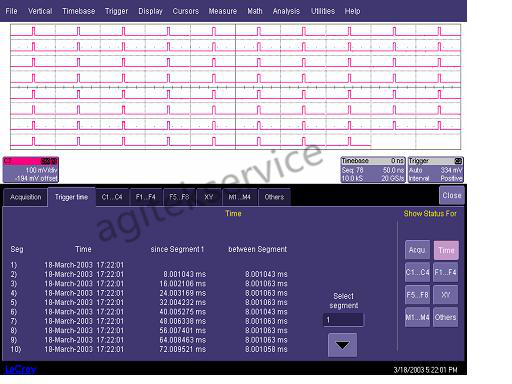

　　圖五通過時間標簽查看分段時標此外，在順序模式下的波形顯示方式除了上面顯示的級連方式外覆蓋、鑲嵌、瀑布、透視等方式，通過不同的顯示方式可以快速查看問題。在覆蓋模式下的顯示效果很類似于DPX了。如圖六所示。

　　以上內容主要介紹了示波器的順序模式和DPX模式的不同以及各自的優缺點。本文由安泰示波器維修中心網整理發布，更多有關示波器知識歡迎訪問安泰儀器維修網（www.kongya99.com）
