避免示波器損壞實用秘笈
安泰維修工程師擁有多年示波器維修經驗，示波器已經成為不可或缺的測量使用儀器之一，沒有示波器就感覺什么都做不了，有了它的存在，我們的維修工作進行的更加順暢更加省時省力省心。
下面就我個人的一些經驗之談為大家介紹如何用活用好示波器；
對于工程師而言，一旦某些產品有問題就需要利用示波器來測試準確數值，分析產品的問題。用事實說話，看波形說話。如何使測試數據準確和可靠是非常重要的。那么示波器測量的準確數值能夠幫助工程師更好的判斷問題所在，而失真的波形和數值只能誤導我們，讓我們背道而馳，讓我們做很多無用功，最重要的是影響效率。下面分享一些個人的建議不喜勿噴，希望能在工作中幫助到大家：
不少工程師對示波器的認識度欠缺，使用并不是很規范，往往某些工程師習慣性的拿起示波器就用，不做測試之前的準備，其實這樣的做法是錯誤的，這樣操作得出來的結果往往也是不準確不嚴謹的進而影響分析。如何更好的使用示波器還是有待提高的。下面就以我見到的很多工程師常犯的問題予以糾正，分享一下我掌握的一些知識。
很多工程師在做測試工作的時候直接拿起探頭就測試，根本不去檢查探頭是否需要補償，示波器是否需要校驗。這樣直接測試出來的數據是有誤差不準確的。因此示波器使用前必須要自校準和探頭進行補償調節，執行這種調節的目的是使探頭匹配輸入通道。
首次操作儀器時以及同時顯示多個輸入通道的數據時，可能需要在垂直和水平方向上校準數據，以使時基、幅度和位置同步。例如，發生明顯溫度變化（>5°）時就需要進行校準。
1.從通道輸入連接器上斷開任何探頭或電纜。確保儀器運行并預熱一段時間。RFile（文件）菜單中，選擇Selfalignment（自校準）。
2.在Control（控制）選項卡上，點擊StartAlignment（開始校準）。
3.Ralignmentstate（整體校準狀態）字段中。每個輸入通道各個校準步驟的結果會顯示在Results（結果）選項卡中。
下面詳細講解一下探頭補償調節的操作步驟：
1.將示波器探頭連接到通道，按前面板上的PRESET（預設）按鍵（左側面板設置區域中）。將探頭信號端和參考地連接到示波器面板上的參考輸出，然后按Autoset（自動設置）。如果使用探頭鉤式前端附件，請將信號針前端牢固連接在探頭上，確保正確連接。

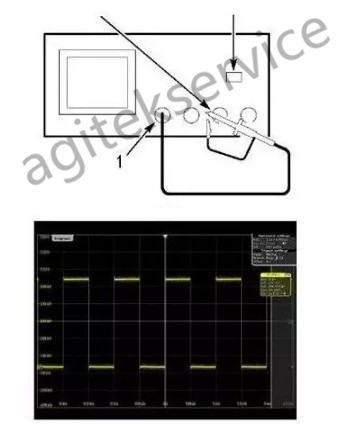

如組圖一所示：
組圖一探頭補償調節
2.檢查所顯示波形的形狀。可能會出現的情況如圖二。
圖二補償過度，不足和正確補償
過度和不足都需要調節探頭。以能更好的測試準確值。
3.如果波形不正確，請調整探頭。如下圖三所示，直至波形為上面的補償正確波形。
圖三補償探頭方法
以上的工作雖然看似簡單但是工程師往往會忽略。為了使測量更精確，請一定要注意檢驗。這兩個校準工作是在使用任何示波器的時候都應該要進行的工作。
下面再分享一些示波器測試電壓紋波的注意事項
很多工程在測量紋波的時候也不會關注那么多，也是想當然直接就測試。因為示波器使用方法的差異測試的結果也是有差異的。下面就同一個產品同一個測試點不同測量方法得出的測量結果舉例說明：
下面是測試紋波的圖解和分析：

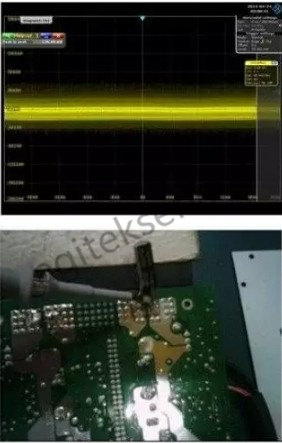

組圖四

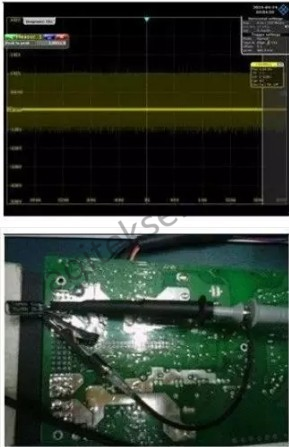

組圖五
下面看看組圖四測試結果分析：
組圖四的測試紋波的結果值3.9921V比圖五0.126V大很多，但是組圖四的測試值是不真實的。問題分析：其實產品沒有問題。只是測試方法有問題而已。現在我們就來指出問題點：
第一個錯誤是使用了長的接地線。
第二個錯誤是將探頭形成的環路和接地線均置于電源變壓器和開關元件附近。
第三個錯誤是示波器探頭和輸出電容之間存在多余電感。
由于這些不注意，導致拾取了很多高頻信號，變壓器的磁場，開關的電場，以至于示波器抓出來的波形有高頻雜訊摻雜在里面顯示出來。
第四個錯誤是量程太大。
那么如何才能準確測試紋波呢？
準確測試紋波需要使用示波器帶寬限制來測量紋波，以防止拾取并非真正存在的高頻雜訊。示波器帶寬設置為20M即可。去掉探頭"帽子"和地線夾，以防止長地線形成的天線效應。用近地線纏繞在探頭和地之間。羅德與施瓦茨公司有專門提供配套的短地線。可以考慮在信號與地之間并聯一個0.1uf和一個10uf電容做去耦。電容的PIN腳的長短也影響了測試的值。
安泰示波器維修根據多年來接修儀器故障總結得出，大部分示波器故障原因是由于使用者對示波器不了解，誤操作導致示波器損壞。那么究竟該怎么正確使用示波器呢？
很多初級工程師在用多個探頭測量電源的時候，剛一開機，電源產品就"炸機"，甚至損害示波器。他們會問，示波器不是直接把探頭接到要測試的元件之間嗎？我好像沒有接錯啊，為什么會這樣啊？我來告訴你為什么，那是由于對示波器的通道和地的解法不了解。示波器的多個探頭在示波器內部是共地。所以在同時測量電源的原邊和副邊的時候，如果用一根探頭接原邊的地，另一個探頭接副邊的地，由于示波器的內部通道的地連接在一起，相當于把電源的原邊和副邊的地短路在一起了，然而原邊和副邊地之間是有電壓差的，那么短路后的大電流容易燒壞產品和探頭，甚至也可能損壞示波器。在測試原邊和副邊電壓的時候應該一側用差分探頭，一側用普通探頭。即使測試同一側線路，探頭的地線也要是共參考點。示波器的地又是通過電源地連接的。很多公司基本上都會在示波器前面加一個隔離變壓器。有些公司直接剪斷電源三相地的PIN腳，那樣沒有接地，用手摸示波器機殼，漏電流會加大。建議不要這樣使用。
當然使用中的問題不止這些，大家都知道示波器功能很強大，幾乎沒有不用示波器的電子工程師，所以自己在使用示波器的時候一定要多想多試多了解示波器的功能以及內部選項鍵的差別，了解不同示波器參數對測量的影響，那樣就能更好的幫助我們。以上有關示波器測試測量使用經驗由安泰示波器維修中心整理發布，希望能幫助到您。更多關于示波器知識歡迎訪問安泰示波器維修網（www.kongya99.com）
