泰克示波器用于數據采集的步驟及使用注意事項
發布時間：2018-10-25
2111
泰克示波器可以用來采集數據，以下是安泰示波器維修中心工程師在DPO4032下做的實驗。
1.USB連接
如果不希望用U盤拷貝來拷貝去，可以找個USB電纜，再去泰克網站下載OpenChoiceDesktop，裝好后就可以直接用USB傳屏幕截圖和數據了。

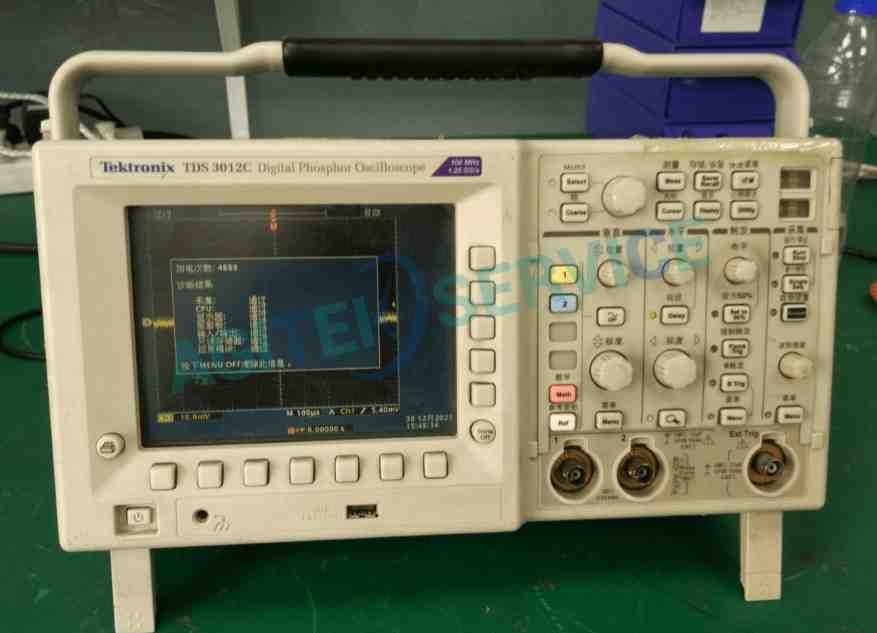

泰克示波器用于數據采集的步驟及使用注意事項
2.數據采樣深度
回傳的數據，量化誤差其實不小，好像僅僅是為顯示服務的。據觀察，不同量程下，傳回的數據量化誤差是有很大差別的；另外，同一個量程下，微調每個網格的單位（xxV/div）也會影響到量化誤差。不過，對于10GS/s的采樣率，其AD能做到10位已經挺不容易了。不知道有沒有低采樣率高采樣深度的示波器，如果沒有，這也是個market。
3.存儲深度
實驗室里有兩種示波器，一個存儲深度2k個采樣點，另一個10M個采樣點。如果要對一個4s的信號采樣，那么2k個點能夠做到的采樣率就只有500，然而對于10M存儲深度的示波器，采樣率可以達到2.5M。當然，我曾試過把10M的結果導出，結果存成個將近500M的文件，悲劇。
4.數據處理
可以把導出的csv文件前面幾行刪掉，之后用Matlab的workspace里面的Importdata導入數據。1M點的數據，Matlab能輕松plot出來，真厲害啊。
5.直流耦合
在直流耦合的情況下，調節垂直偏移不影響采集數據的結果。
通過對損壞數字示波器的故障分析，發現主要損壞的原因為浮地測量，以下為預防數字示波器損壞的操作/使用注意事項：
1.為了儀器操作人員的安全，儀器在安全范圍內正常工作，保證測量波形準確、數據可靠、降低外界噪聲干擾；使用時，
a.測量系統-例如示波器、信號源；打印機、計算機等設備等
b.被測電子設備-例如儀器、電子部件、電路板、被測設備供電電源等設備接地線必須與公共地（大地）相連。
2.TDS200/TDS1000/TDS2000系列數字示波器配合探頭使用時，只能測量（被測信號-信號地就是大地，信號端輸出幅度小于300VCATII）信號的波形。絕對不能測量市電AC220V或與市電AC220V不能隔離的電子設備的浮地信號。
3.通用示波器的外殼，信號輸入端BNC插座金屬外圈，探頭接地線，AC220V電源插座接地線端都是相通的。如儀器使用時不接大地線，直接用探頭對浮地信號測量，則儀器相對大地會產生電位差；電壓值等于探頭接地線接觸被測設備點與大地之間的電位差。這將對儀器操作人員、示波器、被測電子設備帶來嚴重安全危險。
4.用戶如須要測量開關電源（開關電源初級，控制電路）、UPS（不間斷電源）、電子整流器、節能燈、變頻器等類型產品或其它與市電AC220V不能隔離的電子設備進行浮地信號測試時，必使用高壓隔離差分探頭。
以上有關示波器用于數據采集的注意事項由安泰泰克示波器維修中心網整理發布，更多有關泰克示波器維修知識歡迎訪問安泰維修中心網（www.kongya99.com）
