網絡分析儀操作使用說明書

發布時間：2018-07-27                2121

網絡分析儀操作使用說明書

       網絡分析儀一種能在寬頻帶內進行掃描測量以確定網絡參量的綜合性微波測量儀器。全稱是微波網絡分析儀。網絡分析儀是測量網絡參數的一種新型儀器，可直接測量有源或無源、可逆或不可逆的雙口和單口網絡的復數散射參數，并以掃頻方式給出各散射參數的幅度、相位頻率特性。自動網絡分析儀能對測量結果逐點進行誤差修正，并換算出其他幾十種網絡參數，如輸入反射系數、輸出反射系數、電壓駐波比、阻抗（或導納）、衰減（或增益）、相移和群延時等傳輸參數以及隔離度和定向度等。那么矢量網絡分析儀簡單操作你真的會嗎？

1、選用校準按鍵

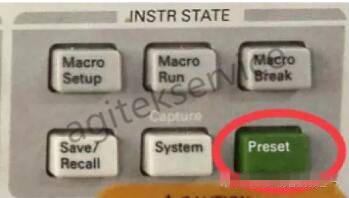

2、先按復位鍵進行儀器復位

3、再設置需要測試的頻段，設置起始終止頻率

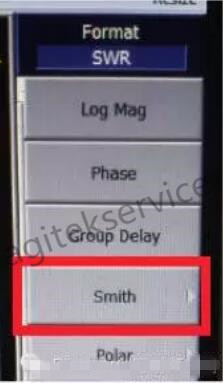

4、選擇Format

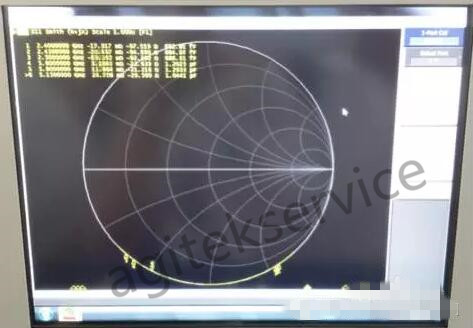

5、然后選擇斯密斯圓圖，界面如下：

6、按按鍵Cal，進入校準界面，界面如下：

7、然后依次選擇

Calibrate>1-PortCal進入如下界面：

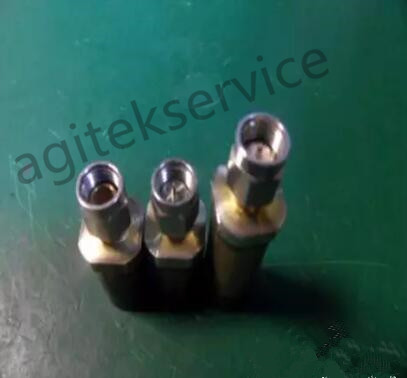

接著按順序將校準件中的開路、短路、負載，連接到儀器的一號端口上，并在連接開路校準件后點擊open按鈕，換上短路校準件，點擊short按鈕，最后換上負載校準件，點擊Load按鈕，緊接著點擊Done按鈕。完成校準。
