安泰維修分享-MSO管的基礎知識知多少呢？

　　MOS管是由加在輸入端柵極的電壓來控制輸出端漏極的電流。MOS管是壓控器件，它通過加在柵極上的電壓控制器件的特性，不會發生像三極管做開關時的因基極電流引起的電荷存儲效應，因此在開關應用中，MOS管的開關速度應該比三極管快。

　　我們在開關電源中常用MOS管的漏極開路電路，如圖2漏極原封不動地接負載，叫開路漏極，開路漏極電路中不管負載接多高的電壓，都能夠接通和關斷負載電流。是理想的模擬開關器件。這就是MOS管做開關器件的原理。當然MOS管做開關使用的電路形式比較多了。

　　在開關電源應用方面，這種應用需要MOS管定期導通和關斷。比如，DC-DC電源中常用的基本降壓轉換器依賴兩個MOS管來執行開關功能，這些開關交替在電感里存儲能量，然后把能量釋放給負載。我們常選擇數百kHz乃至1MHz以上的頻率，因為頻率越高，磁性元件可以更小更輕。
　　在正常工作期間，MOS管只相當于一個導體。因此，我們電路或者電源設計人員最關心的是MOS的最小傳導損耗。
　　1、MSO的三個極怎么判定：
　　MOS管符號上的三個腳的辨認要抓住關鍵地方。
　　G極，不用說比較好認。

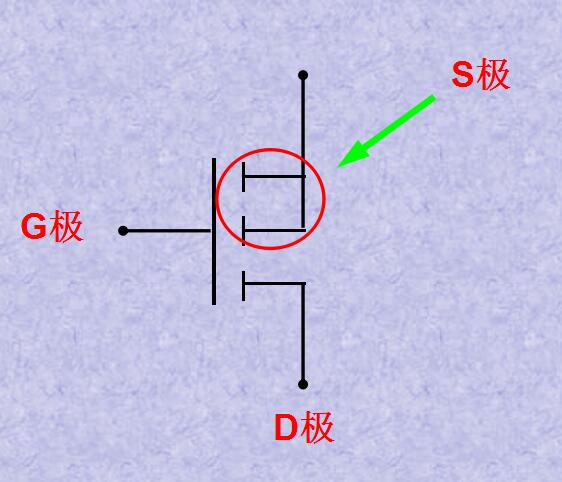

　　S極，
　　不論是P溝道還是N溝道，
　　兩根線相交的就是；
　　D極，
　　不論是P溝道還是N溝道，
　　是單獨引線的那邊。

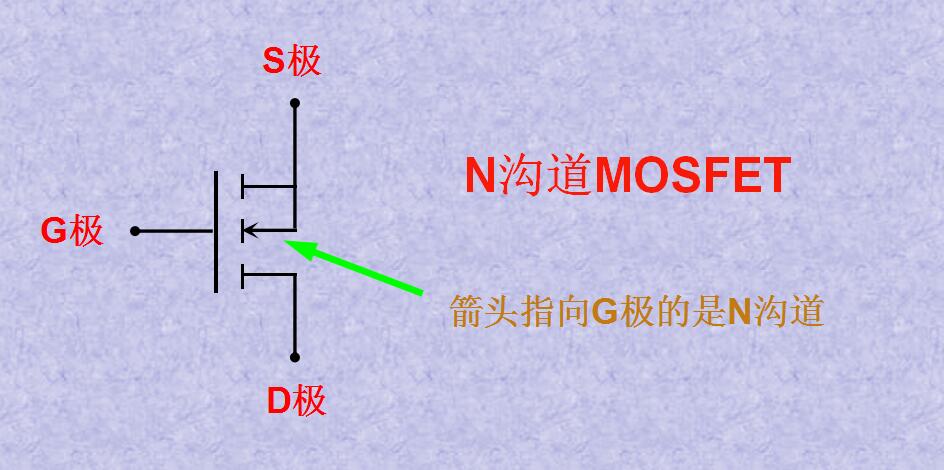

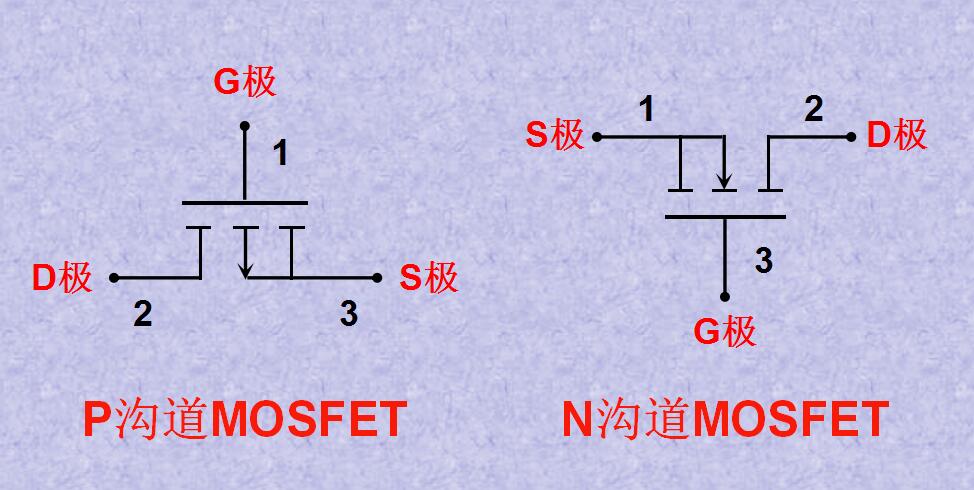

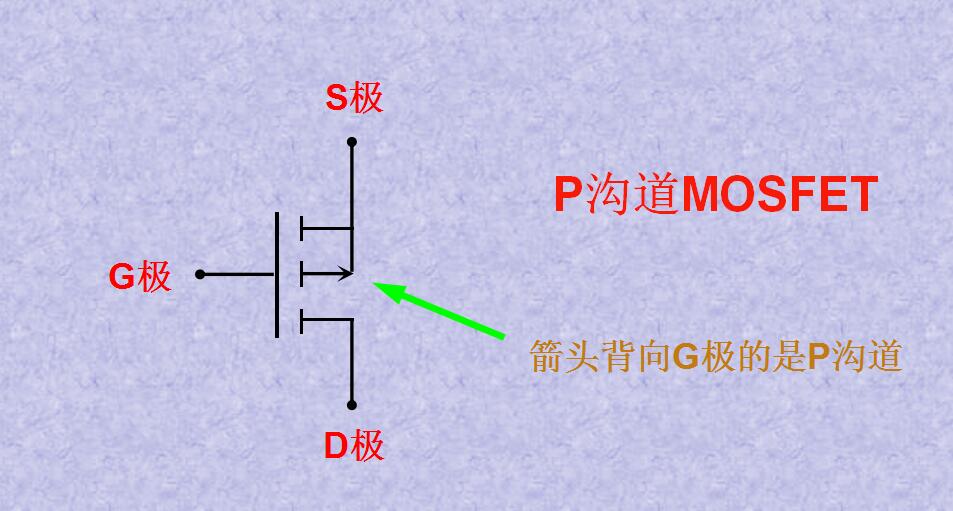

　　2、他們是N溝道還是P溝道？

　

　　
　　三個腳的極性判斷完后，接下就該判斷是P溝道還是N溝道了：
　　當然也可以先判斷溝道類型，再判斷三個腳極性。
　　先判斷是什么溝道，再判斷三個腳極性。

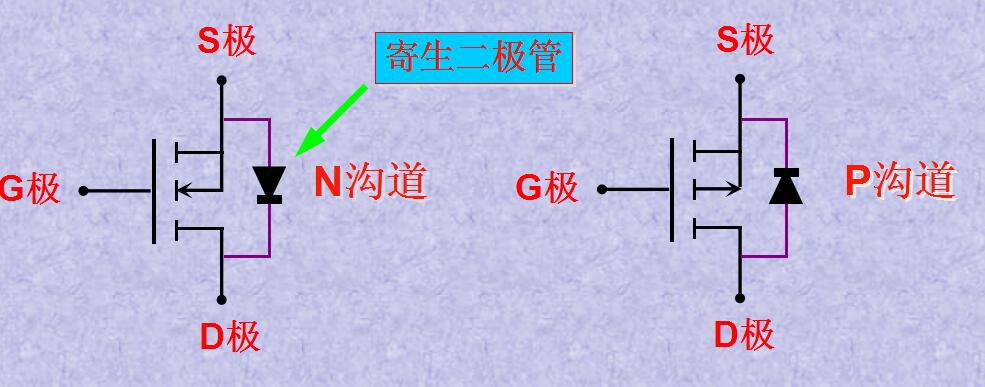

　　3、寄生二極管的方向如何判定？
　　接下來，是寄生二極管的方向判斷：
　　它的判斷規則就是：
　　N溝道，由S極指向D極；
　　P溝道，由D極指向S極。

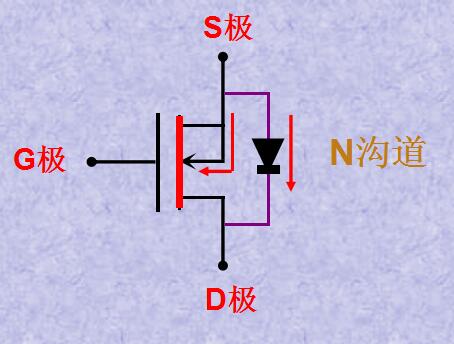

　　4、簡單的判斷方法
　　上面方法不太好記，
　　一個簡單的識別方法是：
　　（想像DS邊的三節斷續線是連通的）
　　不論N溝道還是P溝道MOS管，
　　中間襯底箭頭方向和寄生二極管的箭頭方向總是一致的：
　　要么都由S指向D，
　　要么都由D指向S。
　　5、它能干嗎用呢？
　　在我們天天面對的筆記本主板上，
　　MOS管有兩大作用：

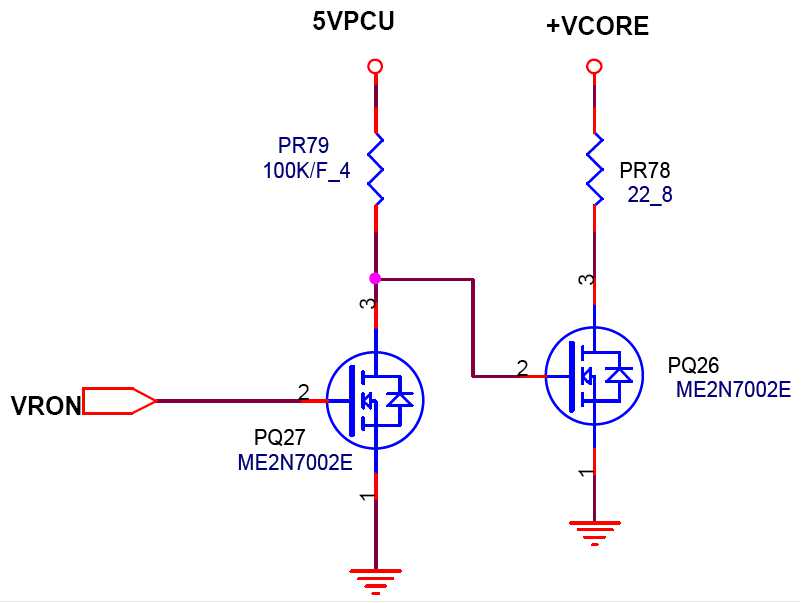

　　開關作用(1):
　　PQ27控制腳為低電平
　　開關作用(2):
　　PQ27控制腳為高電平
　　以上MOS開關實現的是信號切換（高低電平切換）。
　　再來看個MOS開關實現電壓通斷的例子吧。

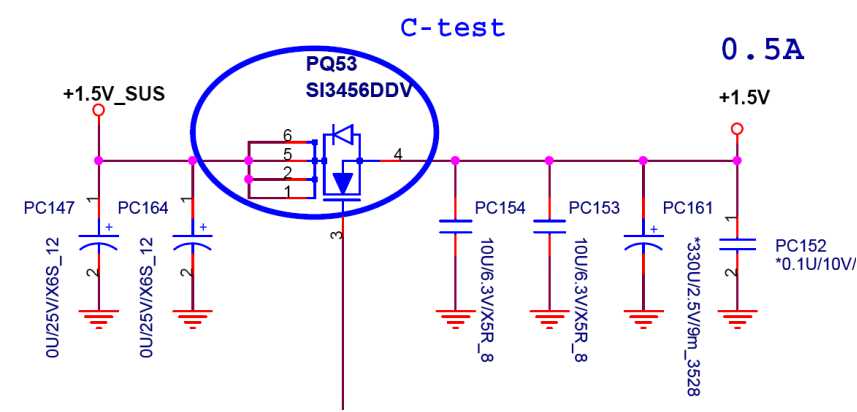

　　MOS開關實現電壓通斷的例子：由+1.5V_SUS產生+1.5V電路（2）
　　看過前面的例子，你能總結出“MOS管用做開關時在電路
　　中的連接方法”嗎？
　　其實關鍵就是：
　　確定哪一個極連接輸入端；哪個極連接輸出端。
　　控制極電平為“V”時MOS管導通（飽和導通）
　　控制極電平為“V”時MOS管截止

　　回顧前面的例子，你找到它們的規律了嗎？本文轉載于安泰直流電源維修網，更多有關直流電源儀器維修知識歡迎訪問安泰維修網（www.kongya99.com）
